RUD Lastbock-Gewinde VLBG-PLUS metrisch mit variabler Länge

Artikelnummer	2043543

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

WLL in t

Gewinde M

Hvar in mm

gewünschte Gewindelänge in mm

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Steffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

Für Dauerbefestigung des Anschlagpunktes an Durchgangsbohrungen empfehlen wir die Sicherungsmuttern nach DIN 980-V (Standardauslieferung inkl. Scheibe), für wechselnde Anbringung mit nur einem Hebevorgang Bundmuttern nach DIN 6331(auf Anfrage).
Bei metrischen Sondergewindelängen sind Sicherungsmuttern (DIN 980-V rissgeprüft) mit Scheibe erhältlich. Bundmuttern (DIN 6331 rissgeprüft) wahlweise auf Anfrage lieferbar.

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

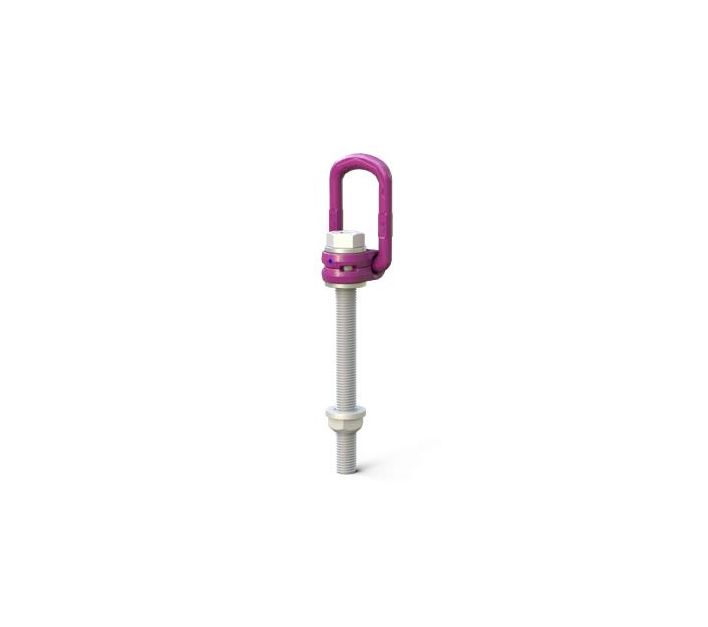

- Anschlagpunkt 360° drehbar - Einhängebügel bis 180° schwenkbar - optimierte Tragfähigkeit durch unverlierbare jedoch austauschbare ICE-Bolt aus Patentstahl mit Spezialkorrosionsschutz Corrud-DT mit höherer Zähigkeit und damit höhere Biegefestigkeit sowie geringerem Verschleiß (Festigkeitsklasse >10.9.) - original ICE-Bolt als Ersatzteil erhältlich (deutliche Kennzeichnung am Schraubenkopf: RUD, ICE, Gewindegröße, Charge) - Klemmfeder wirkt geräuschdämpfend und hält die Aufhängeöse in der gewünschten Richtung - dadurch einfaches Einhängen des Anschlagmittels möglich bzw. flache Bauform im umgeklappten Zustand - deutliche Kennzeichnung der Mindesttragfähigkeit für alle Belastungsrichtungen - variable Schraubenlänge für Einsatz in Gewinde- und Durchgangsbohrungen - geprüft und zertifiziert durch die DGUV - Prüfgrundlage: GS-OA-15-04:2015-12 Bescheinigungs-Nr. OA 1651053 - schnelle und einfache Montage mit Gabel-, Ring- und Innensechskantschlüssel - handfestes Anziehen mit entsprechendem Schlüssel für einmaligen Transportvorgang ausreichend - Bei dauerhafter Anbringung Drehmoment aus Betriebsanleitung beachten!

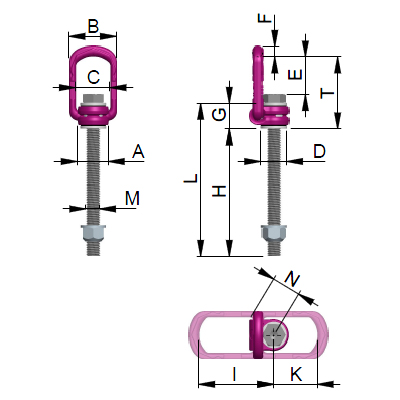

Name	WLL in t	Gewinde M	Hvar in mm	A in mm	Anzugsmoment in Nm	B in mm	C in mm	D in mm	E in mm	F in mm	G in mm	I in mm	K in mm	Lvar in mm	N in mm	T in mm	Gewicht/Stk in kg
VLBG-PLUS 0,63t M8 mit Sonderlänge	0,63	M8	8 - 76	30	30	54	34	24	40	10	29	75	45	37 - 105	32	75	0,3
VLBG-PLUS 0,9t M10 mit Sonderlänge	0,9	M10	10 - 96	30	60	54	34	24	39	10	29	75	45	39 - 125	32	75	0,31
VLBG-PLUS 1,35t M12 mit Sonderlänge	1,35	M12	12 - 116	32	150	54	34	26	38	10	29	75	45	41 - 145	32	75	0,34
VLBG-PLUS 2t M16 mit Sonderlänge	2	M16	16 - 149	33	150	56	36	30	39	13,5	36	86	47	52 - 185	38	85	0,55
VLBG-PLUS 3,5t M20 mit Sonderlänge	3,5	M20	20 - 185	50	400	82	54	45	55	16,5	43	113	64	63 - 230	48	110	1,3
VLBG-PLUS 4,5t M24 mit Sonderlänge	4,5	M24	24 - 220	50	760	82	54	45	67	18	43	130	78	69 - 265	48	125	1,4
VLBG-PLUS 6,7t M30 mit Sonderlänge	6,7	M30	30 - 279	60	1000	103	65	60	67	22,5	61	151	80	90 - 340	67	147	3,22
VLBG-PLUS 6,7t M30 mit Sonderlänge	6,7	M30	280 - 339	60	1000	103	65	60	67	22,5	61	151	80	341 - 400	67	147	-
VLBG-PLUS 8t M36 mit Sonderlänge	8	M36	36 - 223	77	800	122	82	70	97	26,5	77	205	110	113 - 300	87	197	6
VLBG-PLUS 10t M42 mit Sonderlänge	10	M42	42 - 273	77	1000	122	82	70	94	26,5	77	205	110	119 - 350	70	197	6,6
VLBG-PLUS 15t M42 mit Sonderlänge	15	M42	42 - 263	95	1500	156	100	85	109	36	87	230	130	129 - 350	100	222	10,9
VLBG-PLUS 15t M42 mit Sonderlänge	15	M42	264 - 413	95	1500	156	100	85	109	36	87	230	130	351 - 500	100	222	10,9
VLBG-PLUS 20t M48 mit Sonderlänge	20	M48	48 - 213	95	2000	156	100	95	105	36	87	230	130	135 - 300	100	222	11,6
VLBG-PLUS 20t M48 mit Sonderlänge	20	M48	48 - 303	95	2000	156	100	95	105	36	87	230	130	135- 390	100	222	11,6
