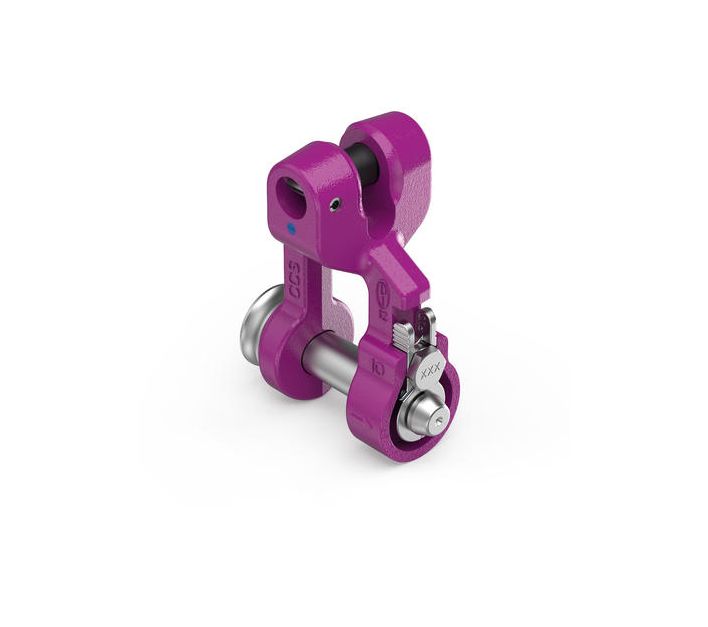

RUD ICE-Gabelkopf-Schäkel CCS-Fastlox

Artikelnummer	204235
Bezeichnung	mit Schnellverschluss

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

Tragfähigkeit in t

Kettendurchmesser in mm

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Steffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

- Echte Zeitersparnis: bis zu 80 % schnellere Montage und Demontage.* - Einfachste werkzeugfreie Handhabung: ohne Schrauben, Muttern und Splint. - Herausragende Sicherheit: automatische Sicherung des Schäkelbolzens. - Verhindert inkorrekte Bolzenmontage. - Große Robustheit im Vergleich zu konventionellen Schäkeln.

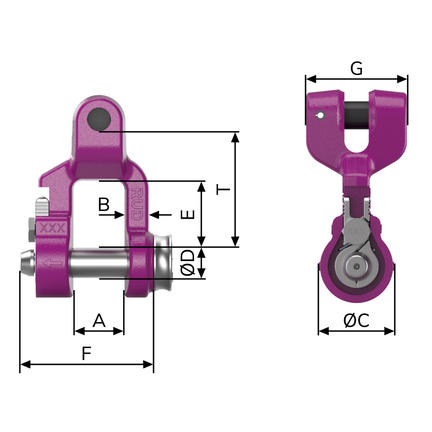

Name	Tragfähigkeit in t	Kettendurchmesser in mm	A in mm	B in mm	C in mm	D in mm	E in mm	F in mm	G in mm	T in mm	Gewicht/Stk in kg
ICE-CCS-Fastlox 6	1,8	6	17	8	23	10	21	51,5	32	36	0,18
ICE-CCS-Fastlox 8	3	8	21	10	27	12	32	64	39	50	0,35
ICE-CCS-Fastlox 10	5	10	27	13	36,5	16	35,5	80	51	60	0,76
ICE-CCS-Fastlox 13	8	13	33	17	45,5	20	41,5	103	68	77	1,6
ICE-CCS-Fastlox 16	12,5	16	38	21	55	24	49	123,5	80	95	3

Varianten

Name	Artikelnr.	Tragfähigkeit in t	Kettendurchmesser in mm	Downloads	Angebot anfordern
ICE-CCS-Fastlox 6	7912243	1,8	6	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung	Menge
ICE-CCS-Fastlox 8	7912244	3	8	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung	Menge
ICE-CCS-Fastlox 10	7912245	5	10	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
ICE-CCS-Fastlox 13	7912246	8	13	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung	Menge
ICE-CCS-Fastlox 16	7912247	12,5	16	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung	Menge
