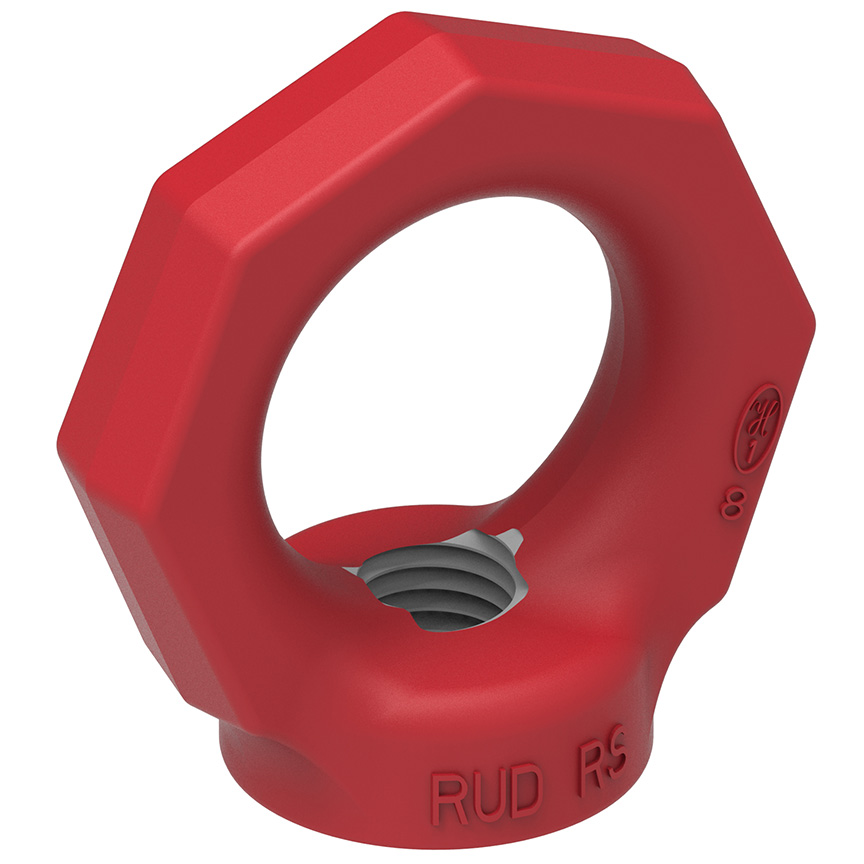

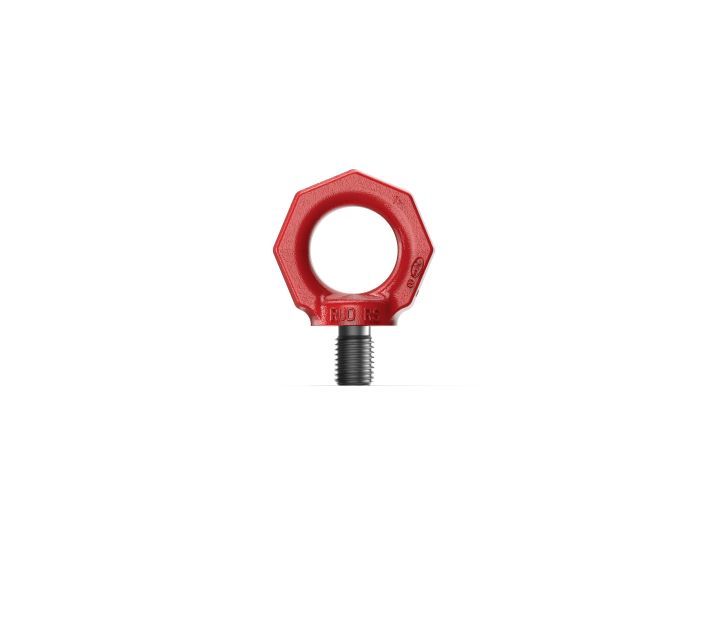

RUD Ringschraube RS
Artikelnummer | 2041301 |
---|
Ansprechpartner:
Hinweise
Lieferbar als:
- metrisches Regelgewinde (DIN EN 13)
- metrisches Feingewinde (DIN EN 13)
- Regelgewinde UNC (ANSI B1.1)
- nur RS: Feingewinde UNF (ANSI B1.1)
- Feingewinde 8UN (ANSI B1.1)
- Regelgewinde BSW (BS 84)
- Rohrgewinde G (ISO 228-1)
hochfeste 8-Eck-Ringschraube:
- deutlich höhere Tragfähgkeit als DIN 580
- deutliche Kennzeichnung der Mindesttragfähigkeit
- großes Gewindespektrum
- schnelle und einfache Montage

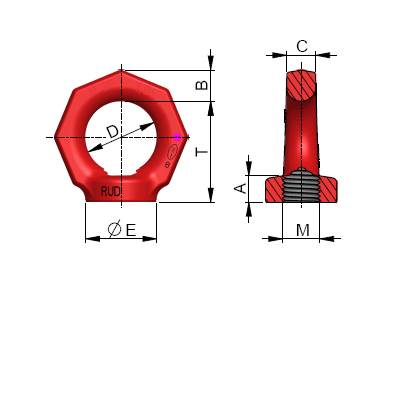

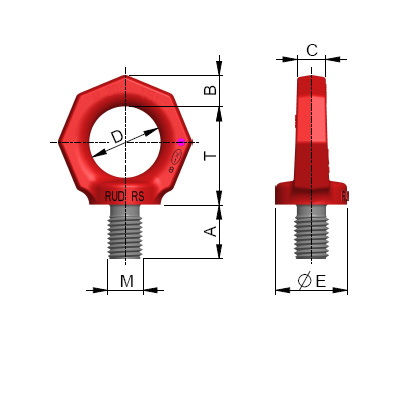

Name | WLL in t | Gewinde M | A in mm | B in mm | C in mm | D in mm | E in mm | T in mm | Gewicht/Stk in kg |
---|---|---|---|---|---|---|---|---|---|
Ringschraube | 0,1 | M6 | 12 | 11 | 10 | 25 | 25 | 34 | 0.1 |
Ringschraube | 0,2 | M8 | 12 | 11 | 10 | 25 | 25 | 34 | 0.1 |
Ringschraube | 0,25 | M10 | 15 | 11 | 10 | 25 | 25 | 34 | 0.1 |
Ringschraube | 0,4 | M12 | 18 | 13 | 12 | 30 | 30 | 41 | 0.18 |
Ringschraube | 0,75 | M14 | 21 | 15 | 14 | 35 | 35 | 48 | 0.3 |
Ringschraube | 1 | M16 | 24 | 15 | 14 | 35 | 35 | 48 | 0.3 |
Ringschraube | 1,2 | M18 | 30 | 17 | 16 | 40 | 40 | 55 | 0.45 |
Ringschraube | 1,5 | M20 | 30 | 17 | 16 | 40 | 40 | 55 | 0.47 |
Ringschraube | 1,5 | M22 | 36 | 21 | 20 | 50 | 50 | 70 | 0.87 |
Ringschraube | 2 | M24 | 36 | 21 | 20 | 50 | 50 | 70 | 0.89 |
Ringschraube | 2 | M27 | 45 | 26 | 24 | 60 | 60 | 85 | 1.6 |
Ringschraube | 3 | M30 | 45 | 26 | 24 | 60 | 60 | 85 | 1.62 |
Ringschraube | 3 | M33 | 50 | 43 | 38 | 90 | 100 | 130 | 6.1 |
Ringschraube | 4 | M36 | 54 | 43 | 38 | 90 | 100 | 130 | 6.5 |
Ringschraube | 5 | M39 | 59 | 43 | 38 | 90 | 100 | 130 | 6.5 |
Ringschraube | 6 | M42 | 63 | 43 | 38 | 90 | 100 | 130 | 6.5 |
Ringschraube | 7 | M45 | 67 | 43 | 38 | 90 | 100 | 130 | 6.5 |
Ringschraube | 8 | M48 | 67 | 43 | 38 | 90 | 100 | 130 | 6.5 |


Name | Artikelnr. | WLL in t | Gewinde M | Downloads | Angebot anfordern |
---|---|---|---|---|---|
Ringschraube | 61401 | 0,1 | M6 | ||
Ringschraube | 61402 | 0,2 | M8 | ||
Ringschraube | 56397 | 0,25 | M10 | ||
Ringschraube | 56398 | 0,4 | M12 | ||
Ringschraube | 56403 | 0,75 | M14 | ||
Ringschraube | 56404 | 1 | M16 | ||
Ringschraube | 53850 | 1,2 | M18 | ||
Ringschraube | 56407 | 1,5 | M20 | ||
Ringschraube | 53346 | 1,5 | M22 | ||
Ringschraube | 56408 | 2 | M24 | ||
Ringschraube | 53347 | 2 | M27 | ||
Ringschraube | 56409 | 3 | M30 | ||
Ringschraube | 57770 | 3 | M33 | ||
Ringschraube | 56954 | 4 | M36 | ||
Ringschraube | 57771 | 5 | M39 | ||
Ringschraube | 56955 | 6 | M42 | ||
Ringschraube | 58044 | 7 | M45 | ||
Ringschraube | 56956 | 8 | M48 |
