Primoforce® SHA Lastmessschäkel

Artikelnummer 115120-150000
Wählen Sie Ihre Produktvariante

Ansprechpartner:

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

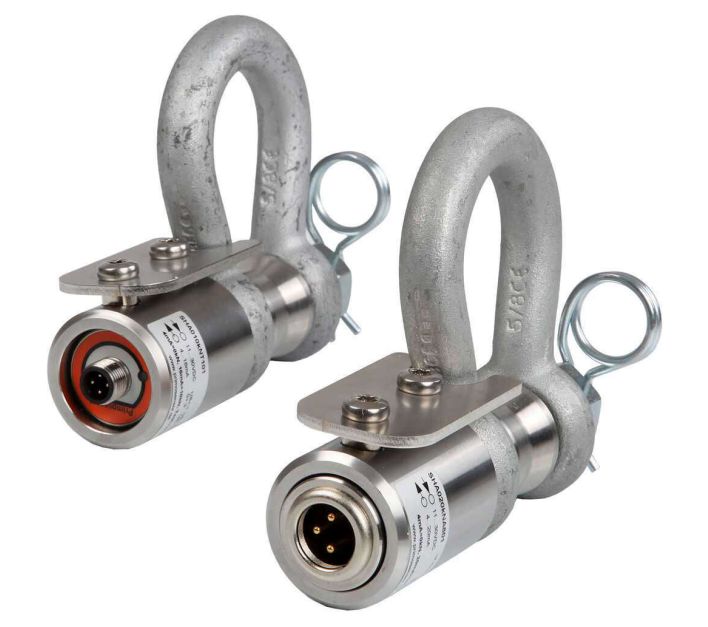

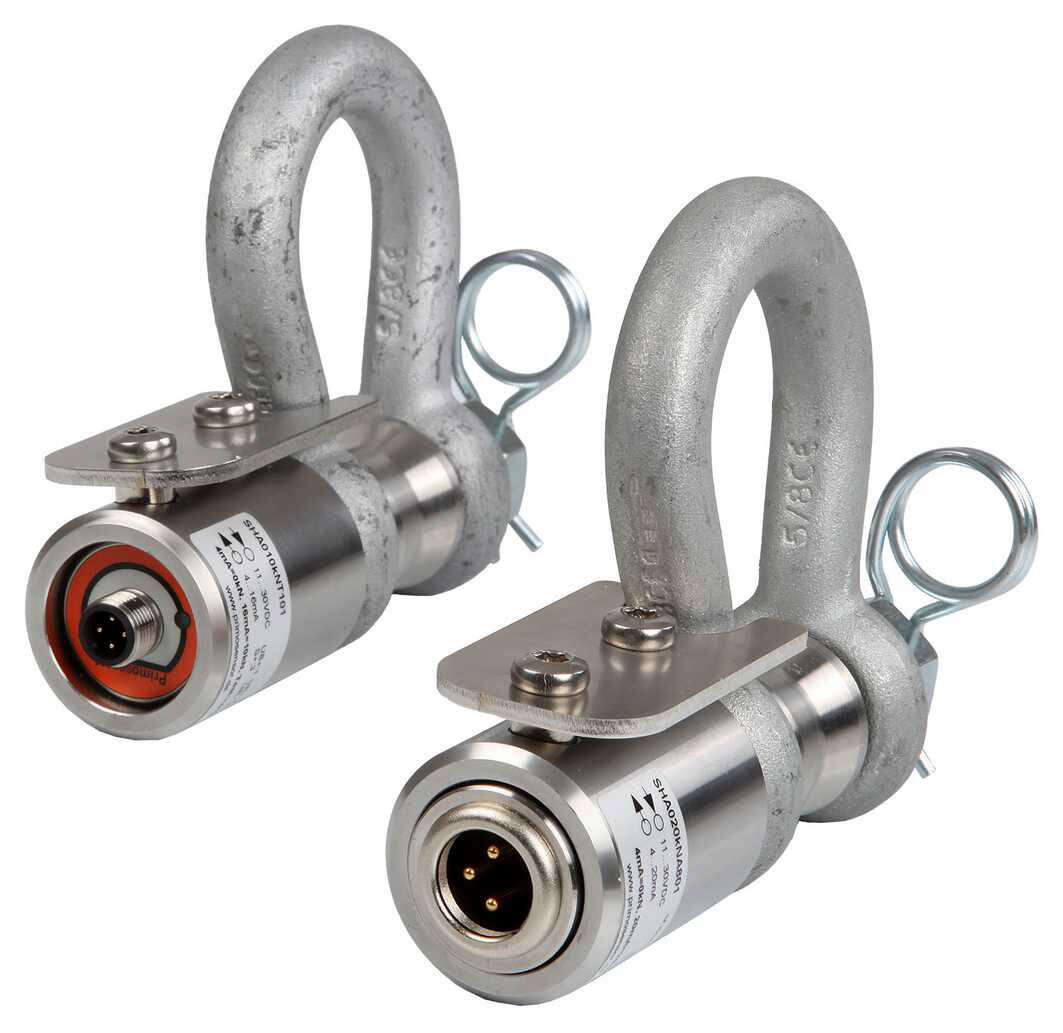

Lastmessschäkel werden häufig im Bereich der Bühnen- und Veranstaltungstechnik eingesetzt. Mit ihrer Hilfe lassen sich auf einfache Weise Lasten ermitteln, die in Decken oder Trägerkonstruktionen eingebracht werden. Für den 3,25t-Schäkel (Green Pin) werden Varianten von 2,5 kN bis 20 kN angeboten. Ein Sicherheitsfaktor von 8 erlaubt den Betrieb von Anschlagketten über Personen. Die Lastmessschäkel sind entweder mit M12x1- oder mit XLR-Stecker ausgeführt. Wahlweise ist die Elektronik mit Testfunktion erhältlich.
Name Nennlast in kN Stecker Testfunktion Ausgangssignal Bruchlast in % Bürde Gebrauchstemperaturbereich in °C Genauigkeit Grenzlast in % Nenntemperaturbereich in °C Schutzklasse (DIN60529) Spannungsversorgung Temperaturkoeffizient Gewicht in kg
Primoforce® SHA Lastmessschäkel 2,5 M12x1 ohne 4…20 mA (3L) 800 Rb = (UB-6V) / 0.024A -30 bis +80 1.5 % v.E. 200 -10 bis +80 IP 65 11...30 VDC <0,2 % /10K 0.8
Primoforce® SHA Lastmessschäkel 2,5 M12x1 mit 4…20 mA (2L) 800 Rb = (UB-6V) / 0.024A -30 bis +80 1.5 % v.E. 200 -10 bis +80 IP 65 11...30 VDC <0,2 % /10K 0.8
Primoforce® SHA Lastmessschäkel 2,5 XLR ohne 4…20 mA (3L) 800 Rb = (UB-6V) / 0.024A -30 bis +80 1.5 % v.E. 200 -10 bis +80 IP 65 11...30 VDC <0,2 % /10K 0.8
Primoforce® SHA Lastmessschäkel 5 M12x1 ohne 4…20 mA (3L) 800 Rb = (UB-6V) / 0.024A -30 bis +80 1.5 % v.E. 200 -10 bis +80 IP 65 11...30 VDC <0,2 % /10K 0.8
Primoforce® SHA Lastmessschäkel 5 M12x1 mit 4…20 mA (2L) 800 Rb = (UB-6V) / 0.024A -30 bis +80 1.5 % v.E. 200 -10 bis +80 IP 65 11...30 VDC <0,2 % /10K 0.8
Primoforce® SHA Lastmessschäkel 5 XLR ohne 4…20 mA (3L) 800 Rb = (UB-6V) / 0.024A -30 bis +80 1.5 % v.E. 200 -10 bis +80 IP 65 11...30 VDC <0,2 % /10K 0.8
Primoforce® SHA Lastmessschäkel 10 M12x1 ohne 4…20 mA (3L) 800 Rb = (UB-6V) / 0.024A -30 bis +80 1.5 % v.E. 200 -10 bis +80 IP 65 11...30 VDC <0,2 % /10K 1.05
Primoforce® SHA Lastmessschäkel 10 M12x1 mit 4…20 mA (2L) 800 Rb = (UB-6V) / 0.024A -30 bis +80 1.5 % v.E. 200 -10 bis +80 IP 65 11...30 VDC <0,2 % /10K 1.05
Primoforce® SHA Lastmessschäkel 10 XLR ohne 4…20 mA (3L) 800 Rb = (UB-6V) / 0.024A -30 bis +80 1.5 % v.E. 200 -10 bis +80 IP 65 11...30 VDC <0,2 % /10K 1.05
Primoforce® SHA Lastmessschäkel 20 M12x1 ohne 4…20 mA (3L) 800 Rb = (UB-6V) / 0.024A -30 bis +80 1.5 % v.E. 200 -10 bis +80 IP 65 11...30 VDC <0,2 % /10K 1.08
Primoforce® SHA Lastmessschäkel 20 M12x1 mit 4…20 mA (2L) 800 Rb = (UB-6V) / 0.024A -30 bis +80 1.5 % v.E. 200 -10 bis +80 IP 65 11...30 VDC <0,2 % /10K 1.08
Primoforce® SHA Lastmessschäkel 20 XLR ohne 4…20 mA (3L) 800 Rb = (UB-6V) / 0.024A -30 bis +80 1.5 % v.E. 200 -10 bis +80 IP 65 11...30 VDC <0,2 % /10K 1.08
Name Artikelnr. Nennlast in kN Stecker Testfunktion Downloads Angebot anfordern
Primoforce® SHA Lastmessschäkel 115120-150001 2,5 M12x1 ohne
Primoforce® SHA Lastmessschäkel 115120-150002 2,5 M12x1 mit
Primoforce® SHA Lastmessschäkel 115120-150003 2,5 XLR ohne
Primoforce® SHA Lastmessschäkel 115120-150004 5 M12x1 ohne
Primoforce® SHA Lastmessschäkel 115120-150005 5 M12x1 mit
Primoforce® SHA Lastmessschäkel 115120-150006 5 XLR ohne
Primoforce® SHA Lastmessschäkel 115120-150007 10 M12x1 ohne
Primoforce® SHA Lastmessschäkel 115120-150008 10 M12x1 mit
Primoforce® SHA Lastmessschäkel 115120-150009 10 XLR ohne
Primoforce® SHA Lastmessschäkel 115120-150010 20 M12x1 ohne
Primoforce® SHA Lastmessschäkel 115120-150011 20 M12x1 mit
Primoforce® SHA Lastmessschäkel 115120-150012 20 XLR ohne
