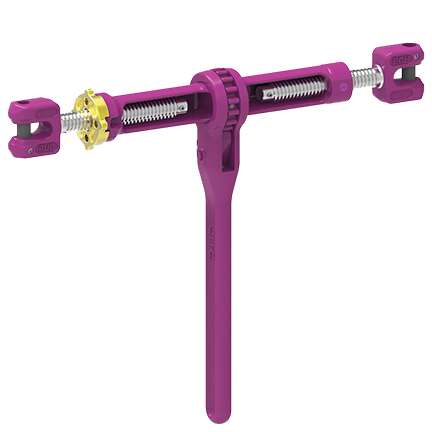

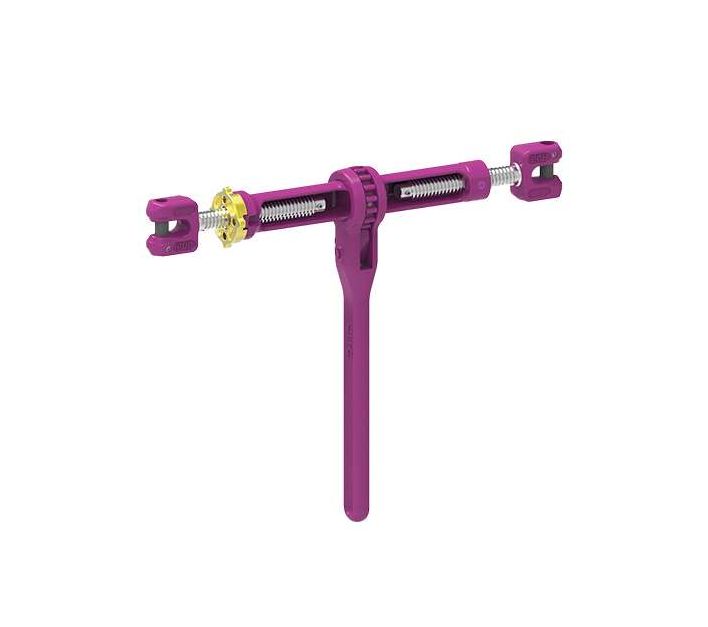

RUD ICE-Curt-Ratschenspanner Typ GAKO

Artikelnummer	7900074
Bezeichnung	Nieder- und Direktzurren

Betriebsanleitung CAD Dateien

Ansprechpartner:

Stteffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

Nutzen Sie für das gesamte Zurrkettenprogramm unseren Prüf- und Reparaturservice!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

- handhabungsfreundlicher Ratschenspanner (auch mit Handschuhen) - innovative Schmiedeform – leicht und robust - patentierte, praxisgerechte Losdrehsicherung - magnetisch anhaftende Sperrkupplung - auch als Diebstahlsicherung nutzbar (abschließbar) - einfach zu reinigen und zu fetten - übertrifft die Forderungen der EN 12195-3

Name	zul. Zurrkraft LC in daN	erreichbare Vorspannkraft STF in daN	Hub in mm	Kettendurchmesser in mm	L-offen in mm	L-zu in mm	Gewicht pro Stück in kg
ICE-CURT-6-GAKO	3600	1500	140	6	400	260	2,2
ICE-CURT-8-GAKO	6000	2800	170	8	520	350	5,2
ICE-CURT-10-GAKO	10000	2800	170	10	532	362	7,1
ICE-CURT-13-GAKO	16000	2800	300	13	830	530	13,6
ICE-CURT-16-GAKO	25000		350	16	962	612	24,3

Varianten

Name	Artikelnr.	zul. Zurrkraft LC in daN	Downloads	Angebot anfordern
ICE-CURT-6-GAKO	7903439	3600	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
ICE-CURT-8-GAKO	7901125	6000	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
ICE-CURT-10-GAKO	7901126	10000	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
ICE-CURT-13-GAKO	7902624	16000	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
ICE-CURT-16-GAKO	7902625	25000	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
