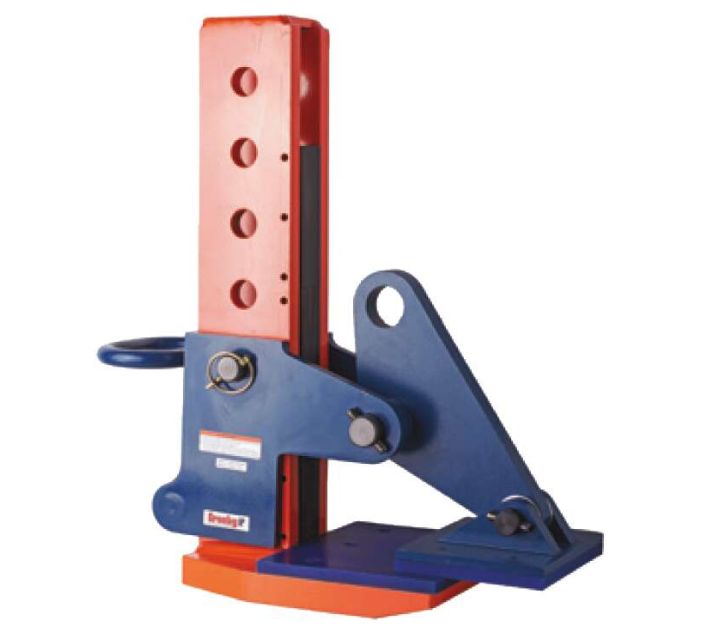

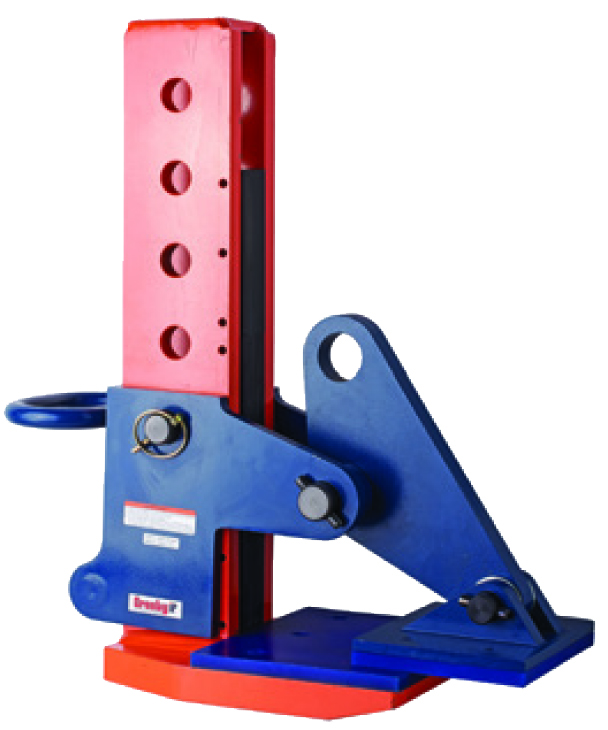

Horizontal-Hebeklemmen Typ IPPE10BNM

Artikelnummer	510110-000000
Bezeichnung	Tragfähigkeit: 3,0 t - 12,0 t

Betriebsanleitung

Ansprechpartner:

Andreas Trepte

034243/30258

andreas.trepte@voigtseil.de

Hinweise

Technische Zeichnung auf Anfrage!

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

Diese Hebeklemmen können für nahezu alle Anwendungen eingesetzt werden, wenn die zu hebenden Gegenstände oder der Transport optimalen Schutz gegen Oberflächenbeschädigung erfordert. Dies gilt auch für Materialien mit einer sehr glatten Oberfläche, Verbundwerkstoffe, Platten mit einer Schutzabdeckung oder harte Oberflächenplatten. Diese Klemmen müssen paarweise verwendet werden. Greifbereich: 0 - 180 mm

Name	Typ	WLL pro Paar in t	B in mm	C in mm	D in mm	E in mm	F in mm	G in mm	H in mm	J in mm	L in mm	Gewicht pro Paar in kg
Horizontal-Hebeklemmen Typ IPPE10BNM	3.0-IPPE10BNM	3	204	322	30	26	68	20	100	50	15	24,8
Horizontal-Hebeklemmen Typ IPPE10BNM	6.0-IPPE10BNM	6	220	340	35	30	76	20	140	60	13	34,6
Horizontal-Hebeklemmen Typ IPPE10BNM	9.0-IPPE10BNM	9	248	365	35	34	92	20	190	70	13	55,4
Horizontal-Hebeklemmen Typ IPPE10BNM	12.0-IPPE10BNM	12	262	376	40	40	92	25	200	70	18	70,4

Varianten

Name	Artikelnr.	WLL pro Paar in t	Downloads	Angebot anfordern
Horizontal-Hebeklemmen Typ IPPE10BNM	510110-030180	3	Betriebsanleitung Datenblatt	Menge
Horizontal-Hebeklemmen Typ IPPE10BNM	510110-060180	6	Betriebsanleitung Datenblatt	Menge
Horizontal-Hebeklemmen Typ IPPE10BNM	510110-090180	9	Betriebsanleitung Datenblatt	Menge
Horizontal-Hebeklemmen Typ IPPE10BNM	510110-120180	12	Betriebsanleitung Datenblatt	Menge
