Hebeklemmen Typ THK

Artikelnummer	511117-000000
Bezeichnung	Tragfähigkeit: 0,75 t - 9,0 t

Betriebsanleitung

Hinweise

- Neigungswinkel β des Anschlagmittels darf 30° nicht überschreiten
- Traglast bei Neigungswinkel 30°

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

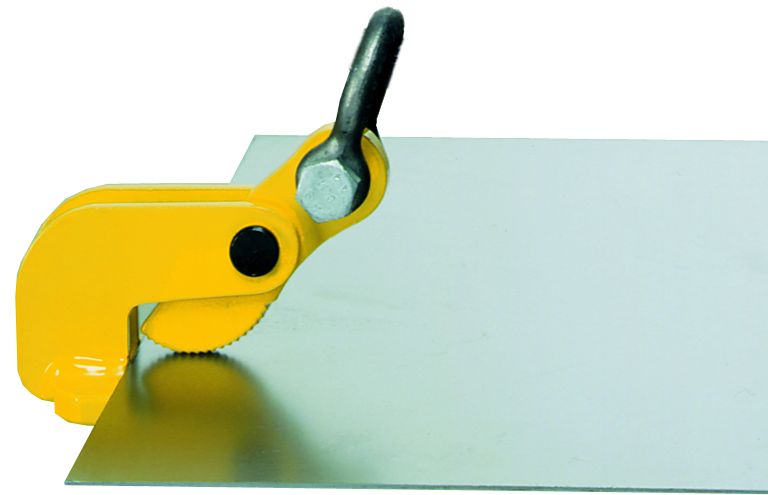

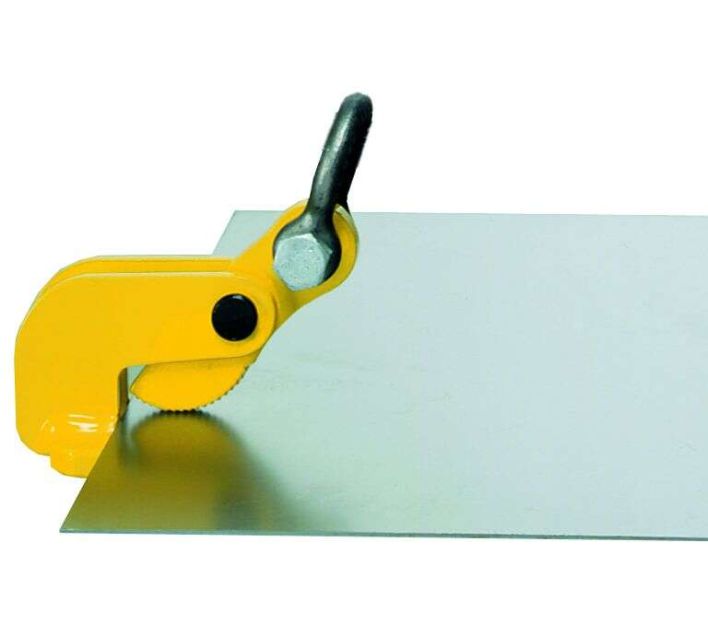

Die Hebeklemme Modell THK eignet sich bei paarweisem Einsatz besonders für den horizontalen Transport von dünnen Blechen mit starkem Durchhang. Zum Einsatz als Zweistrang-Transportgehänge ist die Komplettierung mit entsprechenden Ketten oder Seilen erforderlich.

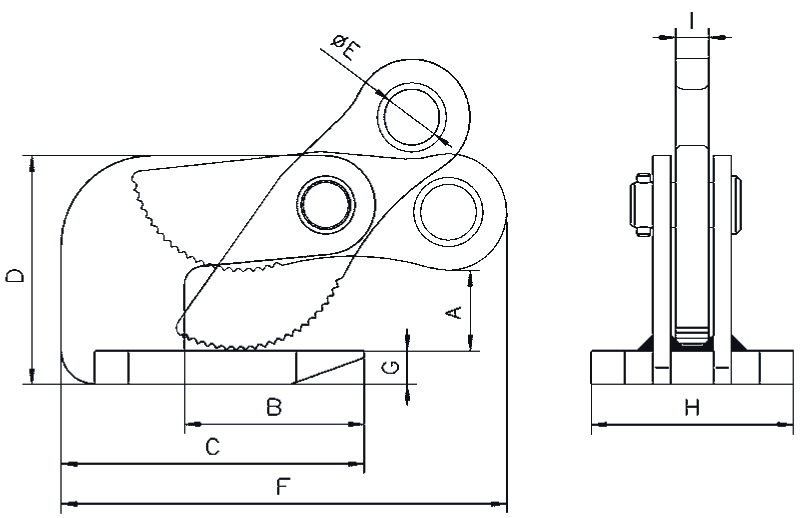

Name	Typ	Traglast pro Paar in t	A in mm	B in mm	C in mm	D in mm	Durchmesser E in mm	F in mm	G in mm	Greifbereich in mm	H in mm	I in mm	Gewicht pro Stück in kg
Hebeklemmen Typ THK	THK 0.75	0,75	25	72	118	81	20	161	12	0-25	86	12	1,7
Hebeklemmen Typ THK	THK 1.50	1,5	36	80	135	102	25	198	15	0-35	102	15	3,2
Hebeklemmen Typ THK	THK 3.00	3	38	93	168	119	30	227	20	0-35	110	20	5,7
Hebeklemmen Typ THK	THK 4.50	4,5	48	103	183	140	30	238	25	0-45	122	20	8,4
Hebeklemmen Typ THK	THK 6.00	6	63	124	214	176	35	284	30	0-60	110	20	11,6
Hebeklemmen Typ THK	THK 9.00	9	65	113	223	188	40	317	35	0-60	148	20	17,9

Varianten

Name	Artikelnr.	Traglast pro Paar in t	Downloads	Angebot anfordern
Hebeklemmen Typ THK	511117-008025	0,75	Betriebsanleitung Datenblatt	Menge
Hebeklemmen Typ THK	511117-015035	1,5	Betriebsanleitung Datenblatt	Menge
Hebeklemmen Typ THK	511117-030035	3	Betriebsanleitung Datenblatt	Menge
Hebeklemmen Typ THK	511117-045045	4,5	Betriebsanleitung Datenblatt	Menge
Hebeklemmen Typ THK	511117-060060	6	Betriebsanleitung Datenblatt	Menge
Hebeklemmen Typ THK	511117-090060	9	Betriebsanleitung Datenblatt	Menge
