Hebegeschirr Typ TGF zweisträngig

Artikelnummer	511119-000000
Bezeichnung	Tragfähigkeit: 0,35 t - 6,65 t

Betriebsanleitung

Wählen Sie Ihre Produktvariante

Traglast pro Paar in t

Greifbereich in mm

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Andreas Trepte

034243/30258

andreas.trepte@voigtseil.de

Hinweise

- Neigungswinkel β des Anschlagmittels darf 45° nicht überschreiten
- Lieferumfang für Hebegeschirr: 2 Klemmen und 2-strängige Kette für Blechbreiten bis 1500 mm

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

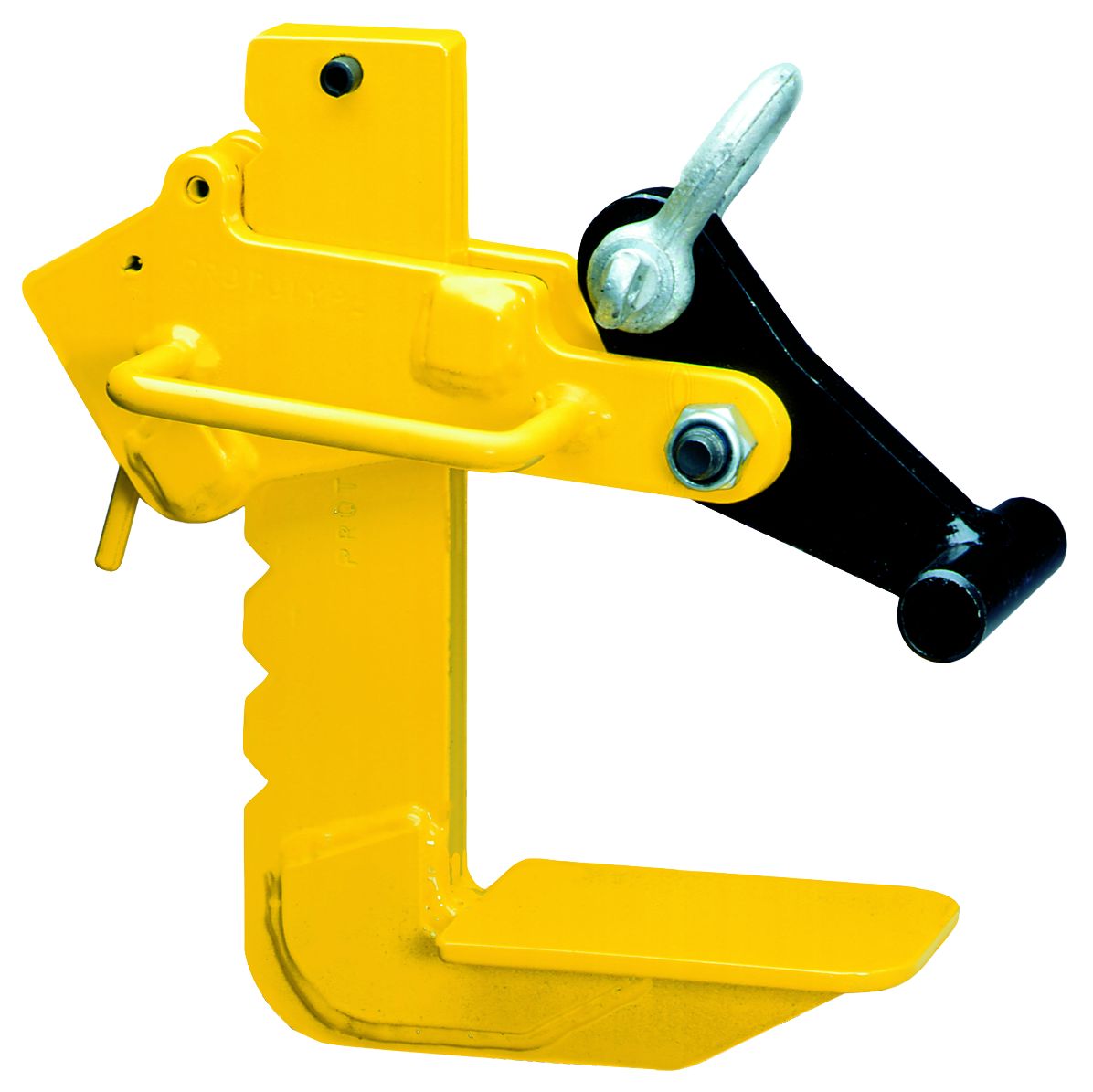

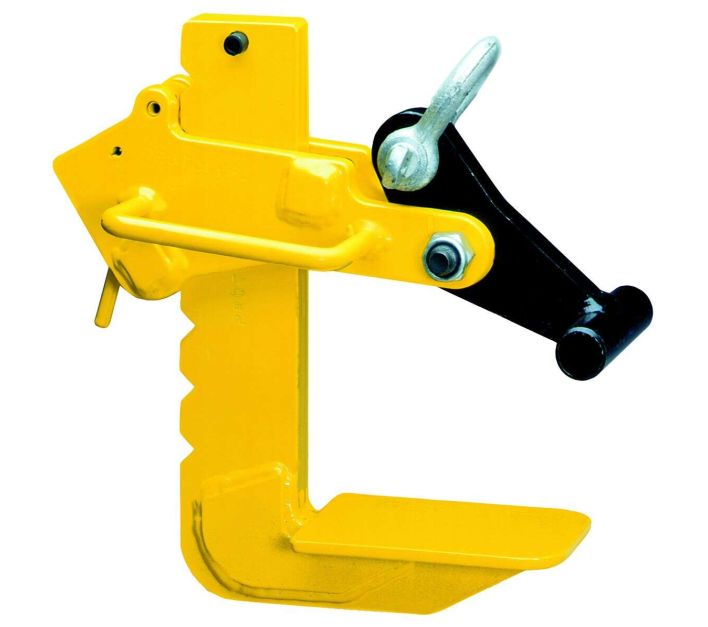

Das Hebegeschirr Modell TGF besteht aus zwei Hebeklemmen in Verbindung mit einem zweisträngigen Kettengehänge. Es eignet sich speziell für den horizontalen Transport von Blechpaketen. Die Hebeklemmen sind mittels des Rastersteges im Rahmen des Greifbereiches schnell auf die Paketdicken einstellbar. Die Hebegeschirre sind in Sonderausführung für Paketdicken bis 400 mm erhältlich.

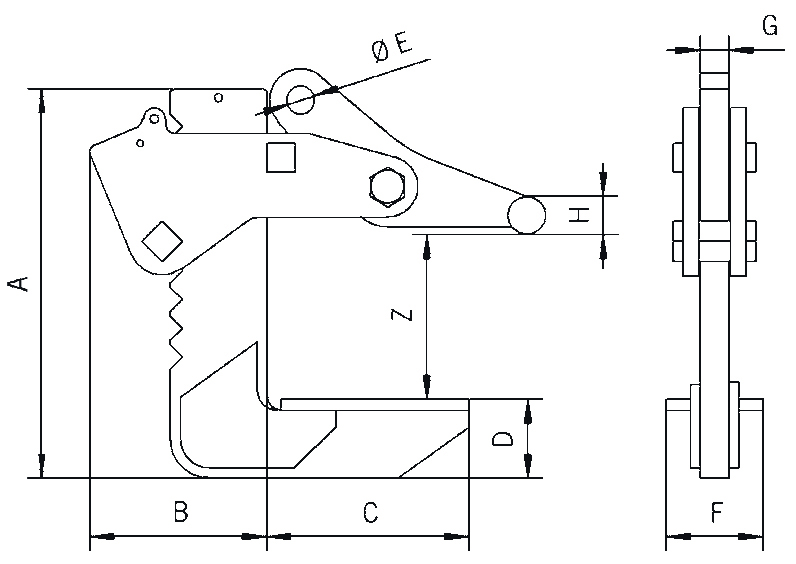

Name	Typ	Traglast pro Paar in t	Greifbereich in mm	A in mm	B in mm	C in mm	D in mm	Durchmesser E in mm	Durchmesser H in mm	F in mm	G in mm	Gewicht pro Paar in kg
Hebegeschirr Typ TGF zweisträngig	TGF 0.3/150	0,35	0 - 150	298	122	160	41	20	25	80	20	21
Hebegeschirr Typ TGF zweisträngig	TGF 0.6/150	0,65	0 - 150	298	122	160	41	20	25	80	20	22
Hebegeschirr Typ TGF zweisträngig	TGF 1.3/150	1,3	0 - 150	298	122	160	41	20	25	80	20	23
Hebegeschirr Typ TGF zweisträngig	TGF 2.3/150	2,3	0 - 150	321	130	160	50	23	25	80	25	33
Hebegeschirr Typ TGF zweisträngig	TGF 3.3/150	3,3	0 - 150	321	130	160	50	23	25	80	25	39
Hebegeschirr Typ TGF zweisträngig	TGF 5.0/150	5	0 - 150	405	185	210	82	30	40	100	30	59
Hebegeschirr Typ TGF zweisträngig	TGF 6.6/150	6,65	0 - 150	405	185	210	82	30	40	100	30	65
Hebegeschirr Typ TGF zweisträngig	TGF 0.3/250	0,35	0 - 250	448	122	140	41	20	25	80	20	21
Hebegeschirr Typ TGF zweisträngig	TGF 0.6/250	0,65	0 - 250	448	122	140	41	20	25	80	20	22
Hebegeschirr Typ TGF zweisträngig	TGF 1.3/250	1,3	0 - 250	448	122	140	41	20	25	80	20	23
Hebegeschirr Typ TGF zweisträngig	TGF 2.3/250	2,3	0 - 250	417	130	160	50	23	25	80	25	33
Hebegeschirr Typ TGF zweisträngig	TGF 3.3/250	3,3	0 - 250	417	130	160	50	23	25	80	25	39
Hebegeschirr Typ TGF zweisträngig	TGF 5.0/250	5	0 - 250	495	185	210	82	30	40	100	30	59
Hebegeschirr Typ TGF zweisträngig	TGF 6.6/250	6,65	0 - 250	495	185	210	82	30	40	100	30	65

Varianten

Name	Artikelnr.	Traglast pro Paar in t	Greifbereich in mm	Downloads	Angebot anfordern
Hebegeschirr Typ TGF zweisträngig	511119-004150	0,35	0 - 150	Betriebsanleitung Datenblatt	Menge
Hebegeschirr Typ TGF zweisträngig	511119-007150	0,65	0 - 150	Betriebsanleitung Datenblatt	Menge
Hebegeschirr Typ TGF zweisträngig	511119-013150	1,3	0 - 150	Betriebsanleitung Datenblatt	Menge
Hebegeschirr Typ TGF zweisträngig	511119-023150	2,3	0 - 150	Betriebsanleitung Datenblatt	Menge
Hebegeschirr Typ TGF zweisträngig	511119-033150	3,3	0 - 150	Betriebsanleitung Datenblatt	Menge
Hebegeschirr Typ TGF zweisträngig	511119-050150	5	0 - 150	Betriebsanleitung Datenblatt	Menge
Hebegeschirr Typ TGF zweisträngig	511119-067150	6,65	0 - 150	Betriebsanleitung Datenblatt	Menge
Hebegeschirr Typ TGF zweisträngig	511119-004250	0,35	0 - 250	Betriebsanleitung Datenblatt	Menge
Hebegeschirr Typ TGF zweisträngig	511119-007250	0,65	0 - 250	Betriebsanleitung Datenblatt	Menge
Hebegeschirr Typ TGF zweisträngig	511119-013250	1,3	0 - 250	Betriebsanleitung Datenblatt	Menge
Hebegeschirr Typ TGF zweisträngig	511119-023250	2,3	0 - 250	Betriebsanleitung Datenblatt	Menge
Hebegeschirr Typ TGF zweisträngig	511119-033250	3,3	0 - 250	Betriebsanleitung Datenblatt	Menge
Hebegeschirr Typ TGF zweisträngig	511119-050250	5	0 - 250	Betriebsanleitung Datenblatt	Menge
Hebegeschirr Typ TGF zweisträngig	511119-067250	6,65	0 - 250	Betriebsanleitung Datenblatt	Menge
