Hebegeschirr Typ TCH zweisträngig

Artikelnummer	511118-000000
Bezeichnung	Tragfähigkeit: 1,0 t - 10,0 t

Wählen Sie Ihre Produktvariante

Traglast pro Einheit in t

Typ

Anzahl

Ansprechpartner:

Frank Kadler

034243/30265

frank.kadler@voigtseil.de

Hinweise

Für größere Blechbreiten sind Geschirre mit längeren Ketten auf Anfrage erhältlich. Die Tragfähigkeitsangabe gilt für ein komplettes Hebegeschirr.

- auch als Einzelklemme erhältlich
- Neigungswinkel β des Anschlagmittels darf 45° nicht überschreiten

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

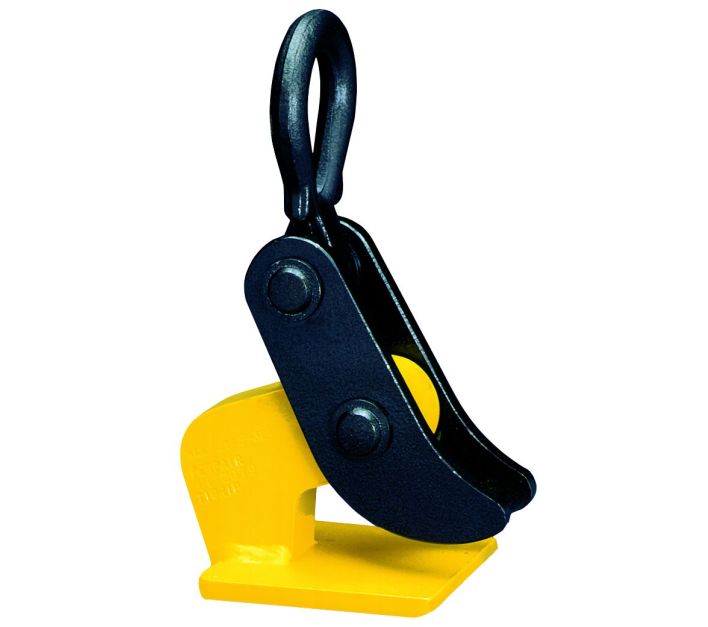

Das Hebegeschirr TCH besteht aus zwei Hebeklemmen in Verbindung mit einem zweisträngigen Kettengehänge. Es eignet sich speziell für den horizontalen Transport von einzelnen Grobblechen ab ca. 5 mm Dicke und für gebündelte Blechpakete. Die Zweistrangausführung ist für kleinformatige Bleche bestimmt. Bei großformatigen Blechen empfiehlt sich der Einsatz von zwei zweistrangigen Hebegeschirren in Verbindung mit einer Traverse.

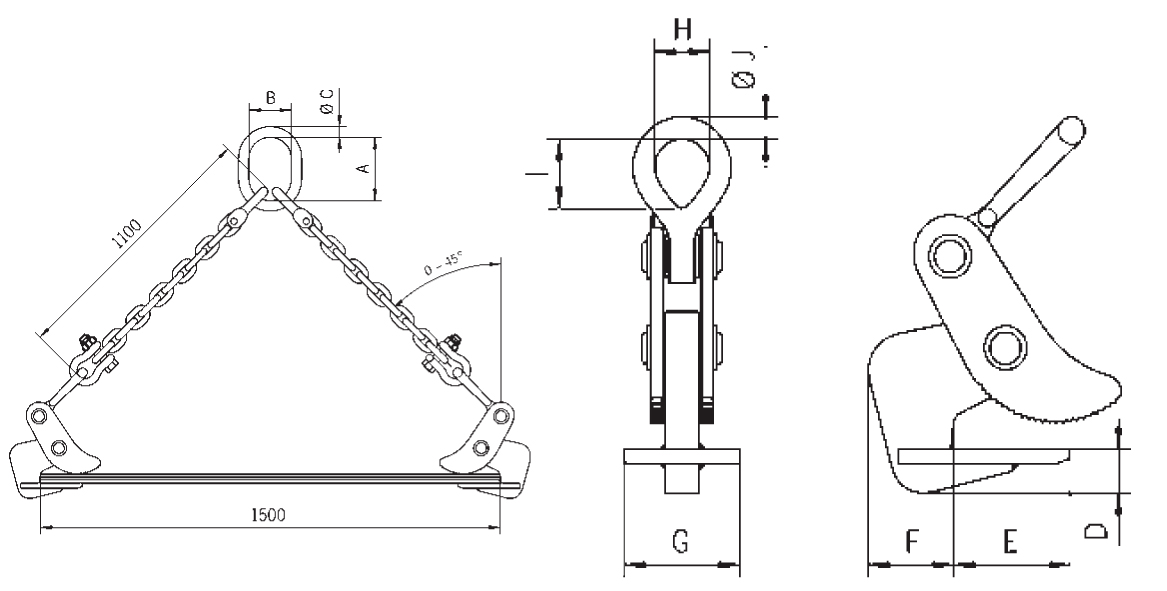

Name	Typ	Traglast pro Einheit in t	A in mm	B in mm	C in mm	D in mm	E in mm	F in mm	G in mm	Greifbereich in mm	H in mm	I in mm	J in mm	Gewicht pro Stück in kg
Hebegeschirr Typ TCH zweisträngig	TCH 1,0	1	135	75	18	15	82	65	100	0-50	32	44	13	13
Hebegeschirr Typ TCH zweisträngig	TCH 2,0	2	160	90	22	32	83	61	100	5-32	49	72	19	17.7
Hebegeschirr Typ TCH zweisträngig	TCH 4,0	4	180	100	26	44	114	75	99	5-50	62	89	26	31
Hebegeschirr Typ TCH zweisträngig	TCH 6,0	6	200	110	32	58	172	97	129	5-75	90	127	36	69
Hebegeschirr Typ TCH zweisträngig	TCH 8,0	8	260	140	36	56	170	100	128	5-75	90	130	37	72
Hebegeschirr Typ TCH zweisträngig	TCH 10/1	10	300	160	40	70	216	116	149	5-100	113	113	50	93.8
Hebegeschirr Typ TCH zweisträngig	TCH 10/2	10	300	160	40	66	218	116	150	50-150	113	113	50	108.6

Varianten

Name	Artikelnr.	Traglast pro Einheit in t	Typ	Downloads	Angebot anfordern
Hebegeschirr Typ TCH zweisträngig	511118-010050	1	TCH 1,0	Betriebsanleitung Datenblatt	Menge
Hebegeschirr Typ TCH zweisträngig	511118-020032	2	TCH 2,0	Betriebsanleitung Datenblatt	Menge
Hebegeschirr Typ TCH zweisträngig	511118-040050	4	TCH 4,0	Betriebsanleitung Datenblatt	Menge
Hebegeschirr Typ TCH zweisträngig	511118-060075	6	TCH 6,0	Betriebsanleitung Datenblatt	Menge
Hebegeschirr Typ TCH zweisträngig	511118-080075	8	TCH 8,0	Betriebsanleitung Datenblatt	Menge
Hebegeschirr Typ TCH zweisträngig	511118-100100	10	TCH 10/1	Betriebsanleitung Datenblatt	Menge
Hebegeschirr Typ TCH zweisträngig	511118-100150	10	TCH 10/2	Betriebsanleitung Datenblatt	Menge
