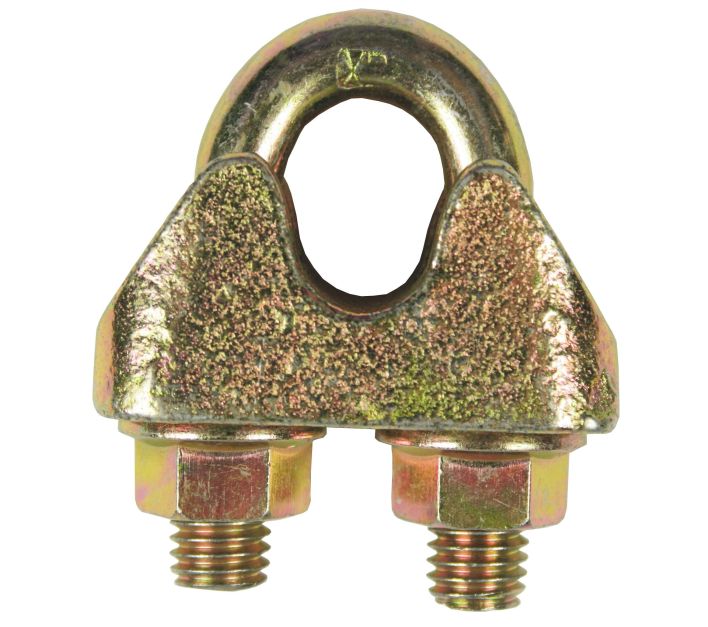

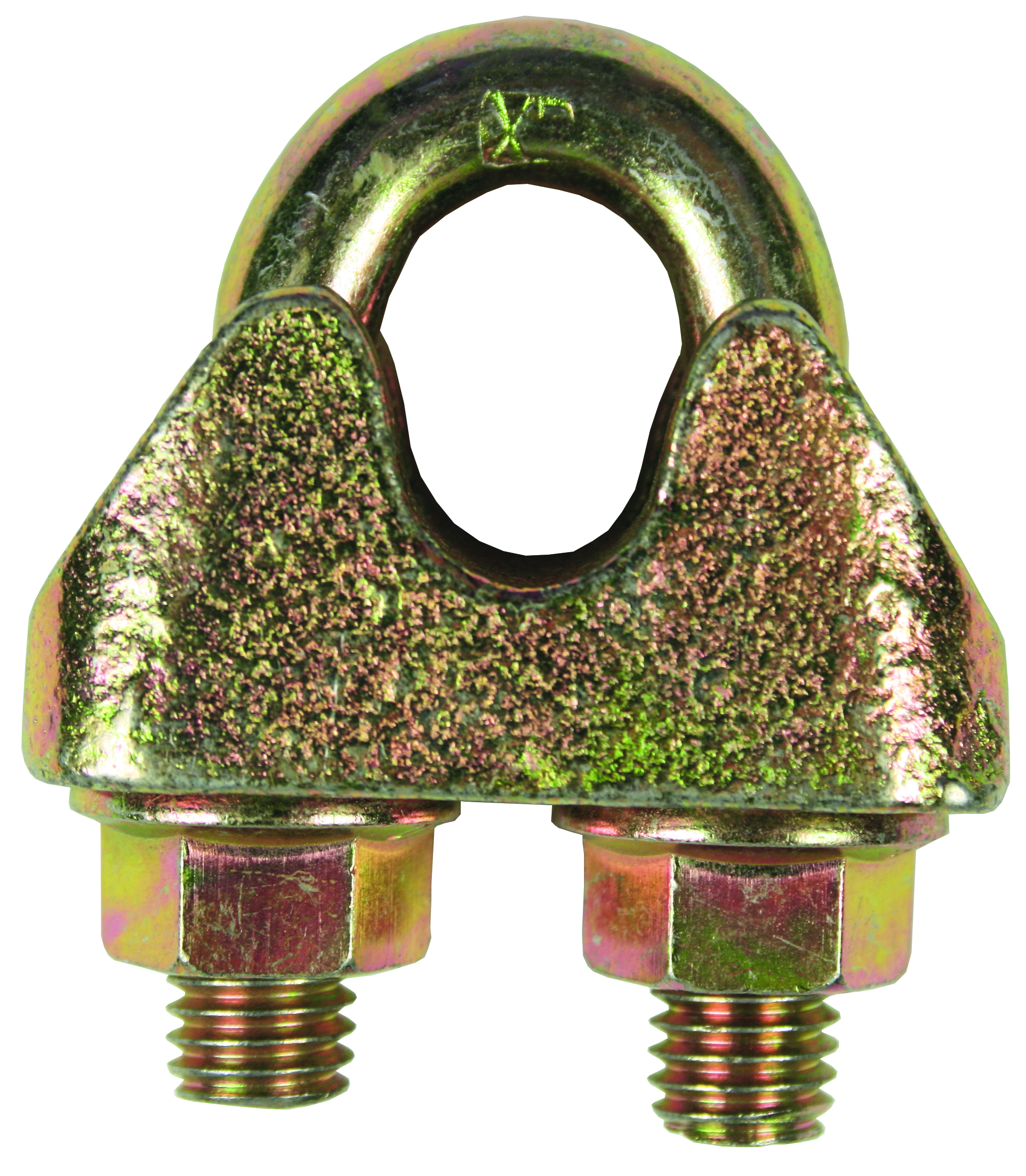

Drahtseilklemmen DIN EN 13411-5
Artikelnummer
107131-110000
Bezeichnung
(Ersatz für DIN 1142)
Hinweise
Norm für die Verwendung von Drahtseilklemmen:
- für den einmaligen Einsatz dürfen nur Drahtseilklemmen nach EN 13411-5 verwendet werden
- die erste Drahtseilklemme wird dabei dicht an der Kausche angebracht
- die Drahtseilklemmen müssen soweit voneinander entfernt angebracht werden, dass zwischen ihnen ein freier Abstand von mindestens 1.5-3 Drahtseilklemmenbreite verbleibt
- die Klemmbügel sind immer auf das unbeanspruchte Seilende aufzulegen
- Temperatureinsatzbereich: -20°C bis +60°C
- Achtung bei Spiralseilen (z.B. 1x7, 1x19, 1x37): Die erforderliche Anzahl der Drahtseilklemmen ist pro Nenngröße um 2 Klemmen zu erhöhen! Das in der Norm angegebene Drehmoment ist für die Nenngröße bis 34 mm um 10% zu erhöhen.
- Anzahl Drahtseilklemmen und Anziehdrehmoment bei der Montage unbedingt beachten!
- Ausführung: Klemmbacke - galvanisch verzinkt, Bügel und Mutter - gelb chromatiert
- Werkstoff: Klemmbügel - Festigkeitsklasse 6.8, Klemmbacke - Guss, Bundmutter - Festigkeitsklasse 6
- Kennzeichnung: NG - Seildurchmesser, XB - genehmigtes Herstellerkennzeichen
- Sicherheitsanforderungen: Zugversuch und Zugschwellversuch nach DIN 13411-5

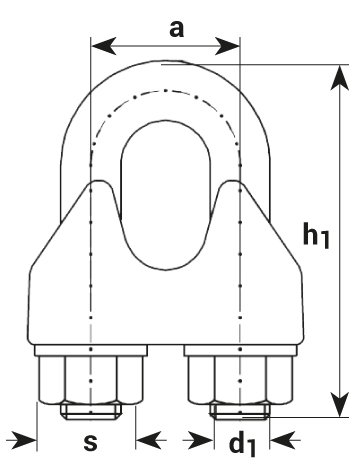

Name
Seildurchmesser in mm
a in mm
AD* (Anzahl Drahtseilklemmen)
Az in Nm
d1 in mm
h1 in mm
s in mm
Gewicht pro 100 Stück in kg
Drahtseilklemme DIN EN 13411-5 - NG 5
5
12
3
2
M5
25
8
2.1
Drahtseilklemme DIN EN 13411-5 - NG 6.5
6,5
14
4
3.5
M6
32
10
4
Drahtseilklemme DIN EN 13411-5 - NG 8
8
18
4
6
M8
41
13
8.2
Drahtseilklemme DIN EN 13411-5 - NG 10
10
20
4
9
M8
46
13
9.2
Drahtseilklemme DIN EN 13411-5 - NG 12
12
24
4
20
M10
56
16
17.1
Drahtseilklemme DIN EN 13411-5 - NG 14
13
27
4
33
M12
64
18
27.5
Drahtseilklemme DIN EN 13411-5 - NG 16
14
28
4
33
M12
66
18
27.7
Drahtseilklemme DIN EN 13411-5 - NG 19
16
32
4
49
M14
76
21
43
Drahtseilklemme DIN EN 13411-5 - NG 22
19
36
4
68
M14
83
21
49
Drahtseilklemme DIN EN 13411-5 - NG 14
22
40
5
107
M16
96
24
68
Drahtseilklemme DIN EN 13411-5 - NG 26
26
46
5
147
M20
118
30
117
Drahtseilklemme DIN EN 13411-5 - NG 30
30
54
6
212
M20
131
30
140
Drahtseilklemme DIN EN 13411-5 - NG 34
34
60
6
296
M22
150
34
213
Drahtseilklemme DIN EN 13411-5 - NG 40
40
68
6
363
M24
167
34
268
Name
Artikelnr.
Seildurchmesser in mm
Downloads
Angebot anfordern
Drahtseilklemme DIN EN 13411-5 - NG 5
107131-110500
5
Drahtseilklemme DIN EN 13411-5 - NG 6.5
107131-110650
6,5
Drahtseilklemme DIN EN 13411-5 - NG 8
107131-110800
8
Drahtseilklemme DIN EN 13411-5 - NG 10
107131-111000
10
Drahtseilklemme DIN EN 13411-5 - NG 12
107131-111200
12
Drahtseilklemme DIN EN 13411-5 - NG 14
107131-111300
13
Drahtseilklemme DIN EN 13411-5 - NG 16
107131-111400
14
Drahtseilklemme DIN EN 13411-5 - NG 19
107131-111600
16
Drahtseilklemme DIN EN 13411-5 - NG 22
107131-111900
19
Drahtseilklemme DIN EN 13411-5 - NG 14
107131-112200
22
Drahtseilklemme DIN EN 13411-5 - NG 26
107131-112600
26
Drahtseilklemme DIN EN 13411-5 - NG 30
107131-113000
30
Drahtseilklemme DIN EN 13411-5 - NG 34
107131-113400
34
Drahtseilklemme DIN EN 13411-5 - NG 40
107131-113401
40
