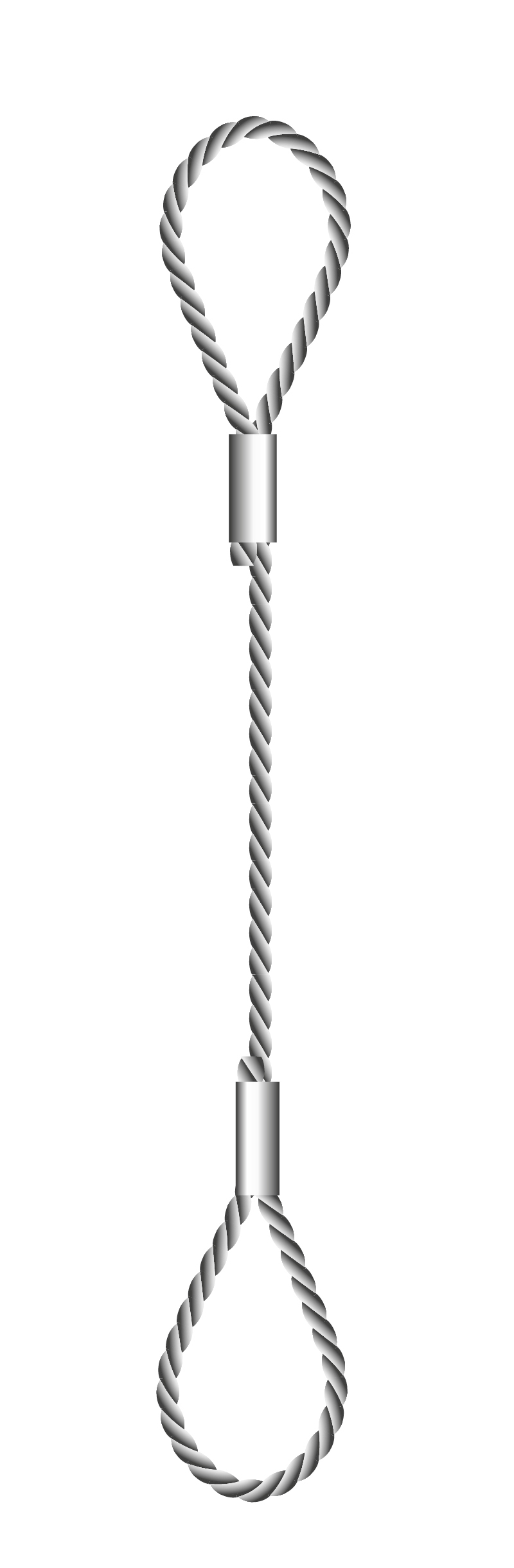

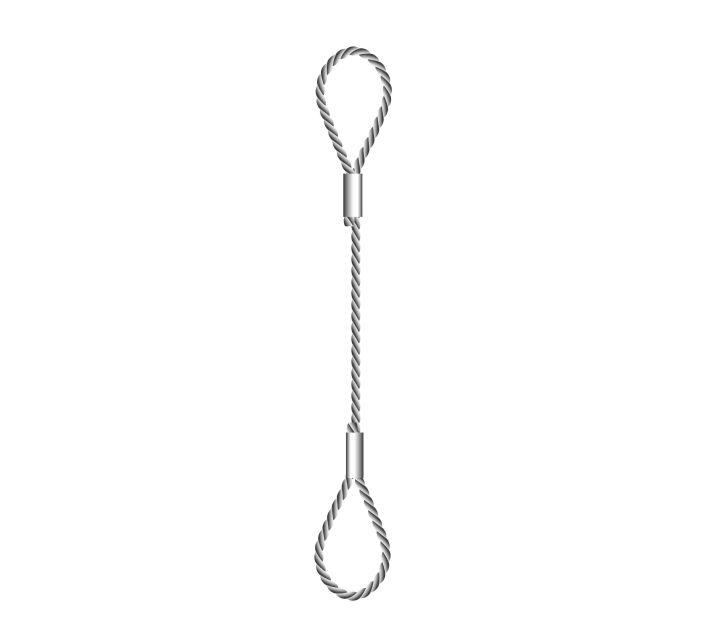

Anschlagseile aus verzinktem Drahtseil - Form P-P

Artikelnummer	201101-110000
Bezeichnung	Form P-P

Betriebsanleitung

Wählen Sie Ihre Produktvariante

Tragfähigkeit in t

Seildurchmesser in mm

Nutzlänge in m

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Markus Schier

034243/30216

markus.schier@voigtseil.de

Hinweise

- Bitte schützen Sie empfindliche Lasten und das Anschlagmittel mit einem Schutzschlauch!
- Drahtseile bis Ø60 mm sind Lagerware

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

Unsere Anschlagseile lassen wir seit Jahren von der Berufsgenossenschaft prüfen und überwachen. Dadurch stimmen unsere hauseigenen Anschlagseile mit §3 des Produktsicherheitsgesetzes sowie den einschlägigen Bestimmungen der Richtlinie 2006/42 EG (Maschinen) überein. Außerdem werden die Normen für Anschlagseile angewandt und für unsere Anschlagseile liegen DGUV Test Prüfbescheinigungen nach EN 13414-1 vor. Die Rückverfolgbarkeit aller Anschlagmittel wird lückenlos dokumentiert. Mit jeder Lieferung erhalten Sie unsere Originalbedienungsanleitung inklusive der Konformitätserklärung. - beiderseits Schlaufen (15 x d), zylindrisch verpresst nach DIN EN 13411-3 - Einsatztemperaturen: -40°C bis +100°C - Seile ohne Kausche müssen mit einem Schäkelbolzen doppelt dem Seildurchmesser benutzt werden - für Anschlagseile ab 44 mm werden Drahtseile mit Stahleinlage (IWRC) verwendet - in die Presshülse wird das Herstellerkennzeichen (Jahreszahl, Tragfähigkeit, CE-Kennzeichen) eingepresst

Name	Seildurchmesser in mm	Tragfähigkeit in t
Anschlagseile aus verzinktem Drahtseil - 6 mm	6	außer EN
Anschlagseile aus verzinktem Drahtseil - 8 mm	8	0,7
Anschlagseile aus verzinktem Drahtseil - 10 mm	10	1
Anschlagseile aus verzinktem Drahtseil - 12 mm	12	1,5
Anschlagseile aus verzinktem Drahtseil - 14 mm	14	2
Anschlagseile aus verzinktem Drahtseil - 16 mm	16	2,7
Anschlagseile aus verzinktem Drahtseil - 18 mm	18	3,2
Anschlagseile aus verzinktem Drahtseil - 20 mm	20	4
Anschlagseile aus verzinktem Drahtseil - 22 mm	22	5
Anschlagseile aus verzinktem Drahtseil - 24 mm	24	6,3
Anschlagseile aus verzinktem Drahtseil - 26 mm	26	7
Anschlagseile aus verzinktem Drahtseil - 28 mm	28	8
Anschlagseile aus verzinktem Drahtseil - 30 mm	30	9,5
Anschlagseile aus verzinktem Drahtseil - 32 mm	32	11
Anschlagseile aus verzinktem Drahtseil - 36 mm	36	14
Anschlagseile aus verzinktem Drahtseil - 40 mm	40	17
Anschlagseile aus verzinktem Drahtseil - 44 mm	44	24,8
Anschlagseile aus verzinktem Drahtseil - 46 mm	46	27,1
Anschlagseile aus verzinktem Drahtseil - 52 mm	52	34,6
Anschlagseile aus verzinktem Drahtseil - 56 mm	56	40,2
Anschlagseile aus verzinktem Drahtseil - 60 mm	60	46,1

Varianten

Name	Artikelnr.	Tragfähigkeit in t	Seildurchmesser in mm	Downloads	Angebot anfordern
Anschlagseile aus verzinktem Drahtseil - 6 mm	201101-110600	außer EN	6	Betriebsanleitung	Menge
Anschlagseile aus verzinktem Drahtseil - 8 mm	201101-110800	0,7	8	Betriebsanleitung	Menge
Anschlagseile aus verzinktem Drahtseil - 10 mm	201101-111000	1	10	Betriebsanleitung	Menge
Anschlagseile aus verzinktem Drahtseil - 12 mm	201101-111200	1,5	12	Betriebsanleitung	Menge
Anschlagseile aus verzinktem Drahtseil - 14 mm	201101-111400	2	14	Betriebsanleitung	Menge
Anschlagseile aus verzinktem Drahtseil - 16 mm	201101-111600	2,7	16	Betriebsanleitung	Menge
Anschlagseile aus verzinktem Drahtseil - 18 mm	201101-111800	3,2	18	Betriebsanleitung	Menge
Anschlagseile aus verzinktem Drahtseil - 20 mm	201101-112000	4	20	Betriebsanleitung	Menge
Anschlagseile aus verzinktem Drahtseil - 22 mm	201101-112200	5	22	Betriebsanleitung	Menge
Anschlagseile aus verzinktem Drahtseil - 24 mm	201101-112400	6,3	24	Betriebsanleitung	Menge
Anschlagseile aus verzinktem Drahtseil - 26 mm	201101-112600	7	26	Betriebsanleitung	Menge
Anschlagseile aus verzinktem Drahtseil - 28 mm	201101-112800	8	28	Betriebsanleitung	Menge
Anschlagseile aus verzinktem Drahtseil - 30 mm	201101-113000	9,5	30	Betriebsanleitung	Menge
Anschlagseile aus verzinktem Drahtseil - 32 mm	201101-113200	11	32	Betriebsanleitung	Menge
Anschlagseile aus verzinktem Drahtseil - 36 mm	201101-113600	14	36	Betriebsanleitung	Menge
Anschlagseile aus verzinktem Drahtseil - 40 mm	201101-114000	17	40	Betriebsanleitung	Menge
Anschlagseile aus verzinktem Drahtseil - 44 mm	201101-114400	24,8	44	Betriebsanleitung	Menge
Anschlagseile aus verzinktem Drahtseil - 46 mm	201101-114600	27,1	46	Betriebsanleitung	Menge
Anschlagseile aus verzinktem Drahtseil - 52 mm	201101-115200	34,6	52	Betriebsanleitung	Menge
Anschlagseile aus verzinktem Drahtseil - 56 mm	201101-115600	40,2	56	Betriebsanleitung	Menge
Anschlagseile aus verzinktem Drahtseil - 60 mm	201101-116000	46,1	60	Betriebsanleitung	Menge
