Alu-Portalkrane - stationäre Ausführung

Artikelnummer 520101-000000
Bezeichnung Traglast: 500 kg - 1500 kg
Wählen Sie Ihre Produktvariante

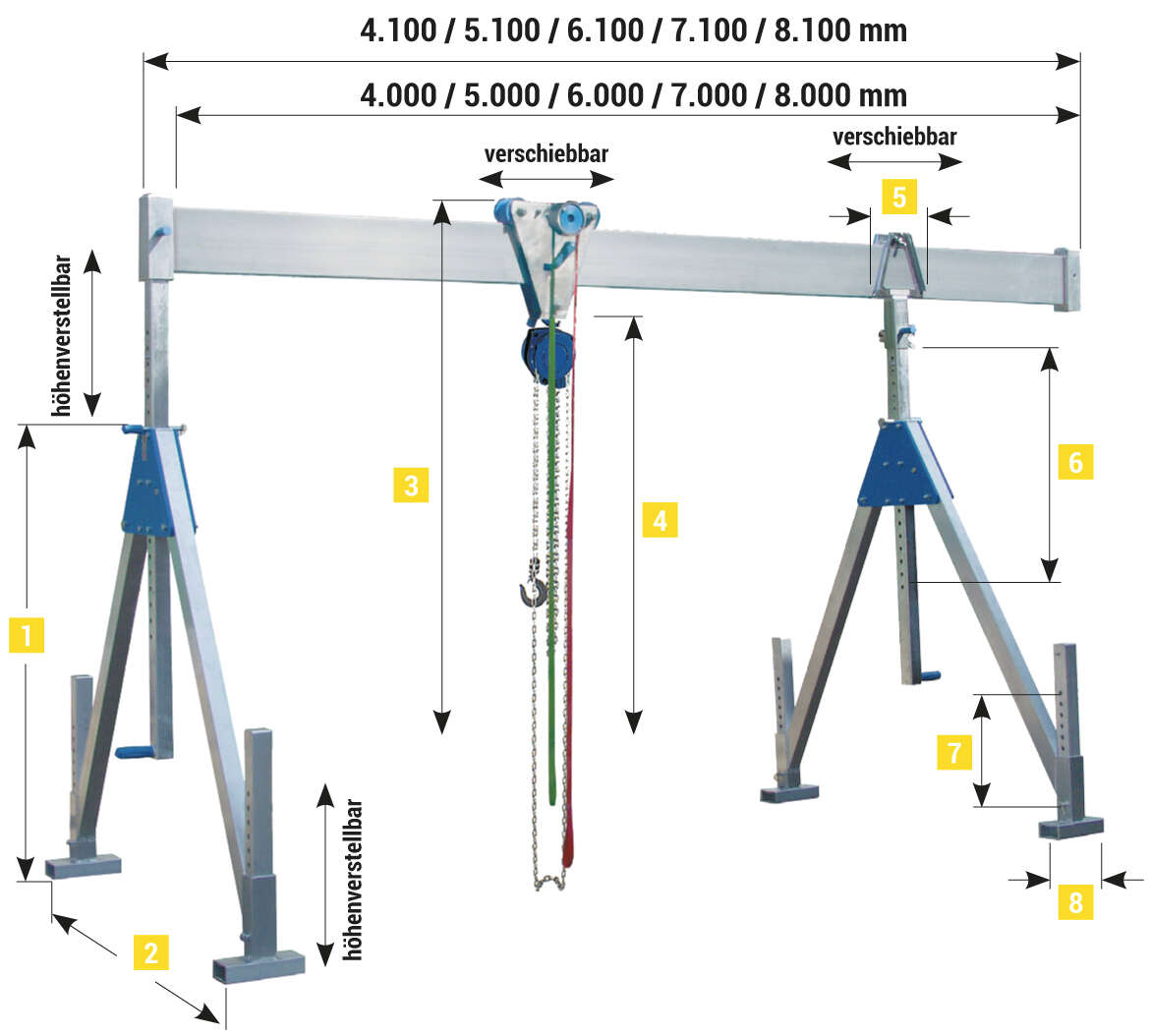

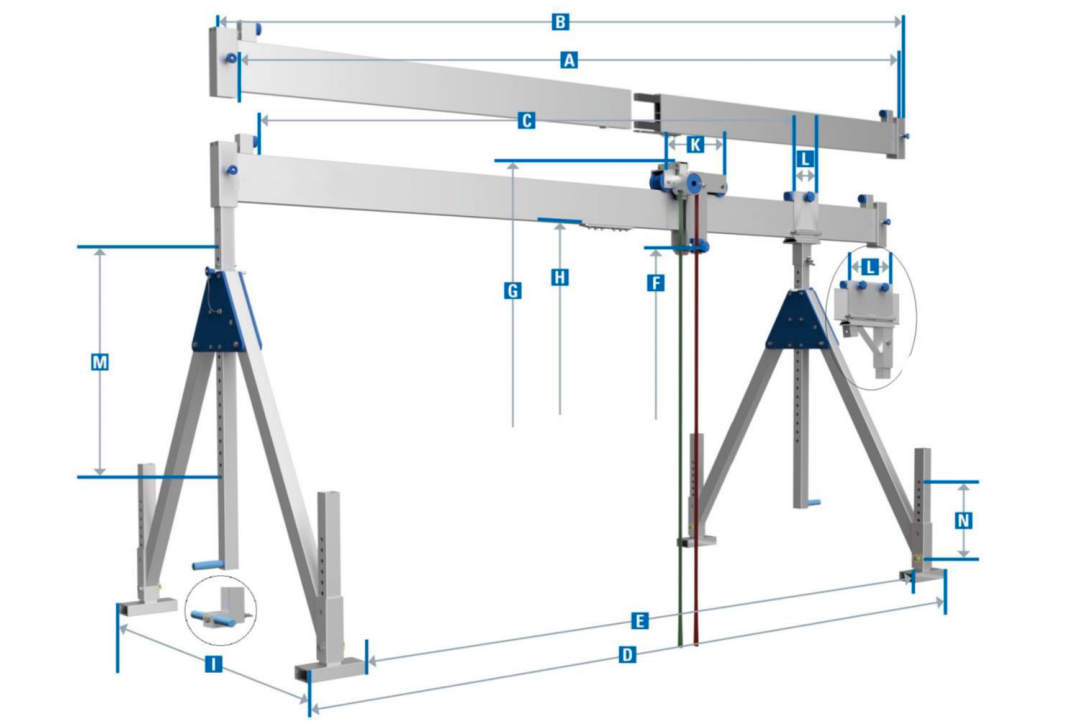

Hinweise

- A: Trägerlänge absolut
- B: Trägerlänge gesamt
- C: Trägerlänge nutzbar
- D: Gesamtbreite außen
- E: Gesamtbreite innen
- F: Einhängepunkt am Bolzen der Laufkatze (min. - max.)
- G: Gesamthöhe (min. - max.)
- H: Unterkannte Alu-Träger (min. - max.)
- I: Breite Seitengestell
- K: Breite Laufkatze
- L: Breite Horizontalversteller
- M: Verstellbereich Trägerstütze
- N: Verstellbereich Verstellfuß

- Achtung! Der Stirnradflaschenzug gehört nicht zum Lieferumfang!

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

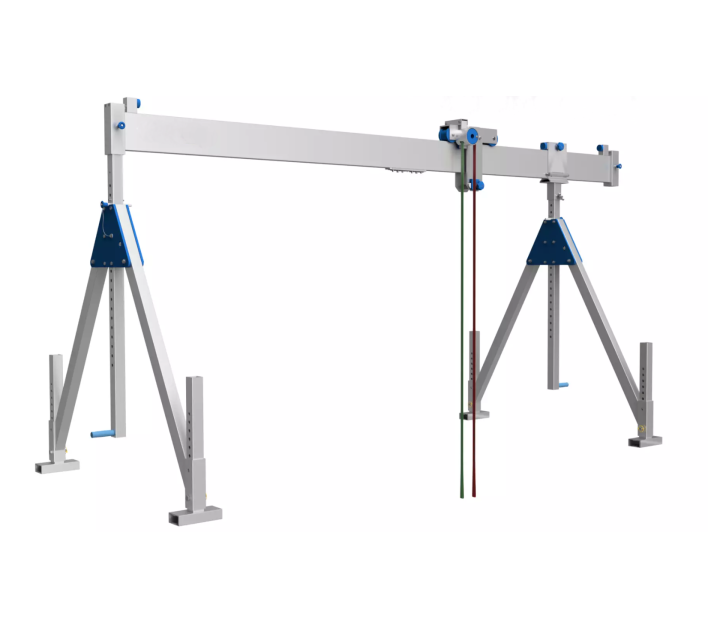

Beim Alu-Portalkransystem handelt es sich um eine sehr mobile, flexible, höhen- und längenverstellbare, freistehende Konstruktion. Der Alu-Portalkran kann innerhalb kürzester Zeit und mit relativ wenigen Handgriffen auf- und abgebaut werden. Es sind keinerlei bauliche Veränderungen (z. B. Dübelbefestigungen o.ä.) notwendig. Lieferumfang: - 2 Stück Seitengestelle -klappbar- mit - zwei Trägerstützen -höhenverstellbar- aus Aluminium-Sonderprofilen (Rastermaß: 50 mm) - vier Verstellfüßen aus Aluminium-Sonderprofilen (Rastermaß: 40 mm) Die Seitengestelle lassen sich mühelos zusammenklappen und können somit platzsparend verstaut, aufbewahrt und transportiert werden. - 1 Stück Aluminium-Sonderprofil-Träger - 1 Stück Laufkatze -feststellbar- In die Laufkatze wird z. B. das Hebezeug (Flaschenzug) oder entsprechende Hebebänder eingehängt. Die Laufkatze ist auf dem Alu-Träger stufenlos verschiebbar und an jeder „x-beliebigen“ Position arretierbar. - 2 Stück Anschlagpuffer (Anfahrschutz für die Laufkatze) - 1 Stück Horizontalversteller -integriert- Durch den Einsatz des Horizontalverstellers lässt sich die nutzbare Länge des Alu-Portalkrans zwischen den Seitengestellen stufenlos verschieben. Die Laufbahnlänge des Alu-Trägers ist variabel. Dies stellt einen deutlichen Mehrwert sowie eine hohe Flexibilität für den Anwender dar.
Name A in mm Traglast in kg G in mm B in mm C in mm D in mm E in mm F in mm Gesamtgewicht in kg H in mm I in mm K in mm L in mm M in mm N in mm Trägeraufnahme Trägerprofil in mm Trägerstütze Gewicht Aluträger in kg Gewicht Horizontalversteller in kg Gewicht Laufkatze in kg Gewicht Seitengestell kurze Stütze in kg Gewicht Seitengestell lange Stütze in kg
Alu-Portalkrane - stationäre Ausführung - Traglast 500 kg 4000 500 1695 - 2795 4090 3679 4250 3707 1249 - 2349 109 1327 - 2427 1297 480 221 700 400 1.Seite: Hülse 82x82 mm mit Anschlagpuffer 2.Seite: Abschlussleiste 220x60 61x61 42 4 12 25 25
Alu-Portalkrane - stationäre Ausführung - Traglast 1000 kg 4000 1000 1695 - 2795 4090 3679 4250 3707 1249 - 2349 116 1327 - 2427 1297 480 221 700 400 1.Seite: Hülse 82x82 mm mit Anschlagpuffer 2.Seite: Abschlussleiste 220x60 61x61 49 4 12 25 25
Alu-Portalkrane - stationäre Ausführung - Traglast 1000 kg 5000 1000 1695 - 2795 5164 4579 5277 4607 1249 - 2349 127 1327 - 2427 1297 480 221 700 400 1.Seite: Hülse 82x82 mm mit Anschlagpuffer 2.Seite: Hülse 82x82 mm mit Anschlagpuffer 220x60 61x61 60 4 12 25 25
Alu-Portalkrane - stationäre Ausführung - Traglast 1000 kg 6000 1000 1695 - 2795 6090 5679 6250 5707 1249 - 2349 133 1327 - 2427 1297 480 221 700 400 1.Seite: Hülse 82x82 mm mit Anschlagpuffer 2.Seite: Abschlussleiste 220x60 61x61 66 4 12 25 25
Alu-Portalkrane - stationäre Ausführung - Traglast 1000 kg 7000 1000 1695 - 2795 7164 6579 7277 6607 1249 - 2349 174 1327 - 2427 1297 480 221 700 400 1.Seite: Hülse 82x82 mm mit Anschlagpuffer 2.Seite: Hülse 82x82 mm mit Anschlagpuffer 220x60 61x61 107 4 12 25 25
Alu-Portalkrane - stationäre Ausführung - Traglast 1000 kg 8000 1000 1695 - 2795 8090 7679 8250 7707 1249 - 2349 185 1327 - 2427 1297 480 221 700 400 1.Seite: Hülse 82x82 mm mit Anschlagpuffer 2.Seite: Abschlussleiste 220x60 61x61 118 4 12 25 25
Alu-Portalkrane - stationäre Ausführung - Traglast 1500 kg 4000 1500 1695 - 2795 4090 3679 4250 3707 1249 - 2349 116 1327 - 2427 1297 480 221 700 400 1.Seite: Hülse 82x82 mm mit Anschlagpuffer 2.Seite: Abschlussleiste 220x60 61x61 49 4 12 25 25
Alu-Portalkrane - stationäre Ausführung - Traglast 1500 kg 5000 1500 1695 - 2795 5164 4579 5277 4607 1249 - 2349 148 1327 - 2427 1297 480 221 700 400 1.Seite: Hülse 82x82 mm mit Anschlagpuffer 2.Seite: Hülse 82x82 mm mit Anschlagpuffer 220x60 61x61 81 4 12 25 25
Alu-Portalkrane - stationäre Ausführung - Traglast 1500 kg 6000 1500 1695 - 2795 6090 5679 6250 5707 1249 - 2349 159 1327 - 2427 1297 480 221 700 400 1.Seite: Hülse 82x82 mm mit Anschlagpuffer 2.Seite: Abschlussleiste 220x60 61x61 92 4 12 25 25
Alu-Portalkrane - stationäre Ausführung - Traglast 500 kg 4000 500 2175 - 3425 4090 3679 4250 3707 1730 - 2980 116 1808 - 3058 1736 480 221 850 400 1.Seite: Hülse 82x82 mm mit Anschlagpuffer 2.Seite: Abschlussleiste 220x60 61x61 42 4 12 28 29
Alu-Portalkrane - stationäre Ausführung - Traglast 1000 kg 4000 1000 2175 - 3425 4090 3679 4250 3707 1730 - 2980 123 1808 - 3058 1736 480 221 850 400 1.Seite: Hülse 82x82 mm mit Anschlagpuffer 2.Seite: Abschlussleiste 220x60 61x61 49 4 12 28 29
Alu-Portalkrane - stationäre Ausführung - Traglast 1000 kg 5000 1000 2175 - 3425 5164 4579 5277 4607 1730 - 2980 134 1808 - 3058 1736 480 221 850 400 1.Seite: Hülse 82x82 mm mit Anschlagpuffer 2.Seite: Hülse 82x82 mm mit Anschlagpuffer 220x60 61x61 60 4 12 28 29
Alu-Portalkrane - stationäre Ausführung - Traglast 1000 kg 6000 1000 2175 - 3425 6090 5679 6250 5707 1730 - 2980 141 1808 - 3058 1736 480 221 850 400 1.Seite: Hülse 82x82 mm mit Anschlagpuffer 2.Seite: Abschlussleiste 220x60 61x61 66 4 12 28 29
Alu-Portalkrane - stationäre Ausführung - Traglast 1000 kg 7000 1000 2175 - 3425 7164 6579 7277 6607 1730 - 2980 181 1808 - 3058 1736 480 221 850 400 1.Seite: Hülse 82x82 mm mit Anschlagpuffer 2.Seite: Hülse 82x82 mm mit Anschlagpuffer 220x60 61x61 107 4 12 28 29
Alu-Portalkrane - stationäre Ausführung - Traglast 1000 kg 8000 1000 2175 - 3425 8090 7679 8250 7707 1730 - 2980 192 1808 - 3058 1736 480 221 850 400 1.Seite: Hülse 82x82 mm mit Anschlagpuffer 2.Seite: Abschlussleiste 220x60 61x61 118 4 12 28 29
Alu-Portalkrane - stationäre Ausführung - Traglast 1500 kg 4000 1500 2175 - 3425 4090 3679 4250 3707 1730 - 2980 123 1808 - 3058 1736 480 221 850 400 1.Seite: Hülse 82x82 mm mit Anschlagpuffer 2.Seite: Abschlussleiste 220x60 61x61 49 4 12 28 29
Alu-Portalkrane - stationäre Ausführung - Traglast 1500 kg 5000 1500 2175 - 3425 5164 4579 5277 4607 1730 - 2980 155 1808 - 3058 1736 480 221 850 400 1.Seite: Hülse 82x82 mm mit Anschlagpuffer 2.Seite: Hülse 82x82 mm mit Anschlagpuffer 220x60 61x61 81 4 12 28 29
Alu-Portalkrane - stationäre Ausführung - Traglast 1500 kg 6000 1500 2175 - 3425 6090 5679 6250 5707 1730 - 2980 166 1808 - 3058 1736 480 221 850 400 1.Seite: Hülse 82x82 mm mit Anschlagpuffer 2.Seite: Abschlussleiste 220x60 61x61 92 4 12 28 29
Alu-Portalkrane - stationäre Ausführung - Traglast 500 kg 4000 500 2755 - 4455 4100 3479 4234 3753 2310 - 4010 169 2388 - 4088 2238 480 421 1300 400 1.Seite: Hülse 92x92 mm mit Anschlagpuffer 2.Seite: Abschlussleiste 220x60 71x71 43 11 13 50 51
Alu-Portalkrane - stationäre Ausführung - Traglast 1000 kg 4000 1000 2755 - 4455 4100 3479 4234 3753 2310 - 4010 176 2388 - 4088 2238 480 421 1300 400 1.Seite: Hülse 92x92 mm mit Anschlagpuffer 2.Seite: Abschlussleiste 220x60 71x71 50 11 13 50 51
Alu-Portalkrane - stationäre Ausführung - Traglast 1000 kg 5000 1000 2755 - 4455 5184 4479 5261 4653 2310 - 4010 189 2388 - 4088 2238 480 421 1300 400 1.Seite: Hülse 92x92 mm mit Anschlagpuffer 2.Seite: Hülse 92x92 mm mit Anschlagpuffer 220x60 71x71 63 11 13 50 51
Alu-Portalkrane - stationäre Ausführung - Traglast 1000 kg 6000 1000 2755 - 4455 6100 5479 6234 5753 2310 - 4010 193 2388 - 4088 2238 480 421 1300 400 1.Seite: Hülse 92x92 mm mit Anschlagpuffer 2.Seite: Abschlussleiste 220x60 71x71 68 11 13 50 51
Alu-Portalkrane - stationäre Ausführung - Traglast 1000 kg 7000 1000 2755 - 4455 7184 6479 7261 6653 2310 - 4010 236 2388 - 4088 2238 480 421 1300 400 1.Seite: Hülse 92x92 mm mit Anschlagpuffer 2.Seite: Hülse 92x92 mm mit Anschlagpuffer 220x60 71x71 110 11 13 50 51
Alu-Portalkrane - stationäre Ausführung - Traglast 1000 kg 8000 1000 2755 - 4455 8100 7479 8234 7753 2310 - 4010 245 2388 - 4088 2238 480 421 1300 400 1.Seite: Hülse 92x92 mm mit Anschlagpuffer 2.Seite: Abschlussleiste 220x60 71x71 119 11 13 50 51
Alu-Portalkrane - stationäre Ausführung - Traglast 1500 kg 4000 1500 2755 - 4455 4100 3479 1970 2240 2310 - 4010 176 2388 - 4088 2238 480 421 1300 400 1.Seite: Hülse 92x92 mm mit Anschlagpuffer 2.Seite: Abschlussleiste 220x60 71x71 50 11 13 50 51
Alu-Portalkrane - stationäre Ausführung - Traglast 1500 kg 5000 1500 2755 - 4455 5184 4479 1970 2240 2310 - 4010 210 2388 - 4088 2238 480 421 1300 400 1.Seite: Hülse 92x92 mm mit Anschlagpuffer 2.Seite: Hülse 92x92 mm mit Anschlagpuffer 220x60 71x71 84 11 13 50 51
Alu-Portalkrane - stationäre Ausführung - Traglast 1500 kg 6000 1500 2755 - 4455 6100 5479 1970 2240 2310 - 4010 219 2388 - 4088 2238 480 421 1300 400 1.Seite: Hülse 92x92 mm mit Anschlagpuffer 2.Seite: Abschlussleiste 220x60 71x71 93 11 13 50 51

Name Artikelnr. Traglast in kg A in mm G in mm Downloads Angebot anfordern
Alu-Portalkrane - stationäre Ausführung - Traglast 500 kg 520101-101003 500 4000 1695 - 2795
Alu-Portalkrane - stationäre Ausführung - Traglast 1000 kg 520101-101004 1000 4000 1695 - 2795
Alu-Portalkrane - stationäre Ausführung - Traglast 1000 kg 520101-101005 1000 5000 1695 - 2795
Alu-Portalkrane - stationäre Ausführung - Traglast 1000 kg 520101-101006 1000 6000 1695 - 2795
Alu-Portalkrane - stationäre Ausführung - Traglast 1000 kg 520101-101007 1000 7000 1695 - 2795
Alu-Portalkrane - stationäre Ausführung - Traglast 1000 kg 520101-101008 1000 8000 1695 - 2795
Alu-Portalkrane - stationäre Ausführung - Traglast 1500 kg 520101-101504 1500 4000 1695 - 2795
Alu-Portalkrane - stationäre Ausführung - Traglast 1500 kg 520101-101505 1500 5000 1695 - 2795
Alu-Portalkrane - stationäre Ausführung - Traglast 1500 kg 520101-101506 1500 6000 1695 - 2795
Alu-Portalkrane - stationäre Ausführung - Traglast 500 kg 520101-101507 500 4000 2175 - 3425
Alu-Portalkrane - stationäre Ausführung - Traglast 1000 kg 520101-201004 1000 4000 2175 - 3425
Alu-Portalkrane - stationäre Ausführung - Traglast 1000 kg 520101-201005 1000 5000 2175 - 3425
Alu-Portalkrane - stationäre Ausführung - Traglast 1000 kg 520101-201006 1000 6000 2175 - 3425
Alu-Portalkrane - stationäre Ausführung - Traglast 1000 kg 520101-201007 1000 7000 2175 - 3425
Alu-Portalkrane - stationäre Ausführung - Traglast 1000 kg 520101-201008 1000 8000 2175 - 3425
Alu-Portalkrane - stationäre Ausführung - Traglast 1500 kg 520101-201504 1500 4000 2175 - 3425
Alu-Portalkrane - stationäre Ausführung - Traglast 1500 kg 520101-201505 1500 5000 2175 - 3425
Alu-Portalkrane - stationäre Ausführung - Traglast 1500 kg 520101-201506 1500 6000 2175 - 3425
Alu-Portalkrane - stationäre Ausführung - Traglast 500 kg 520101-201507 500 4000 2755 - 4455
Alu-Portalkrane - stationäre Ausführung - Traglast 1000 kg 520101-301004 1000 4000 2755 - 4455
Alu-Portalkrane - stationäre Ausführung - Traglast 1000 kg 520101-301005 1000 5000 2755 - 4455
Alu-Portalkrane - stationäre Ausführung - Traglast 1000 kg 520101-301006 1000 6000 2755 - 4455
Alu-Portalkrane - stationäre Ausführung - Traglast 1000 kg 520101-301007 1000 7000 2755 - 4455
Alu-Portalkrane - stationäre Ausführung - Traglast 1000 kg 520101-301008 1000 8000 2755 - 4455
Alu-Portalkrane - stationäre Ausführung - Traglast 1500 kg 520101-301504 1500 4000 2755 - 4455
Alu-Portalkrane - stationäre Ausführung - Traglast 1500 kg 520101-301505 1500 5000 2755 - 4455
Alu-Portalkrane - stationäre Ausführung - Traglast 1500 kg 520101-301506 1500 6000 2755 - 4455
